Z590M-ITX/ax

Polsk

i

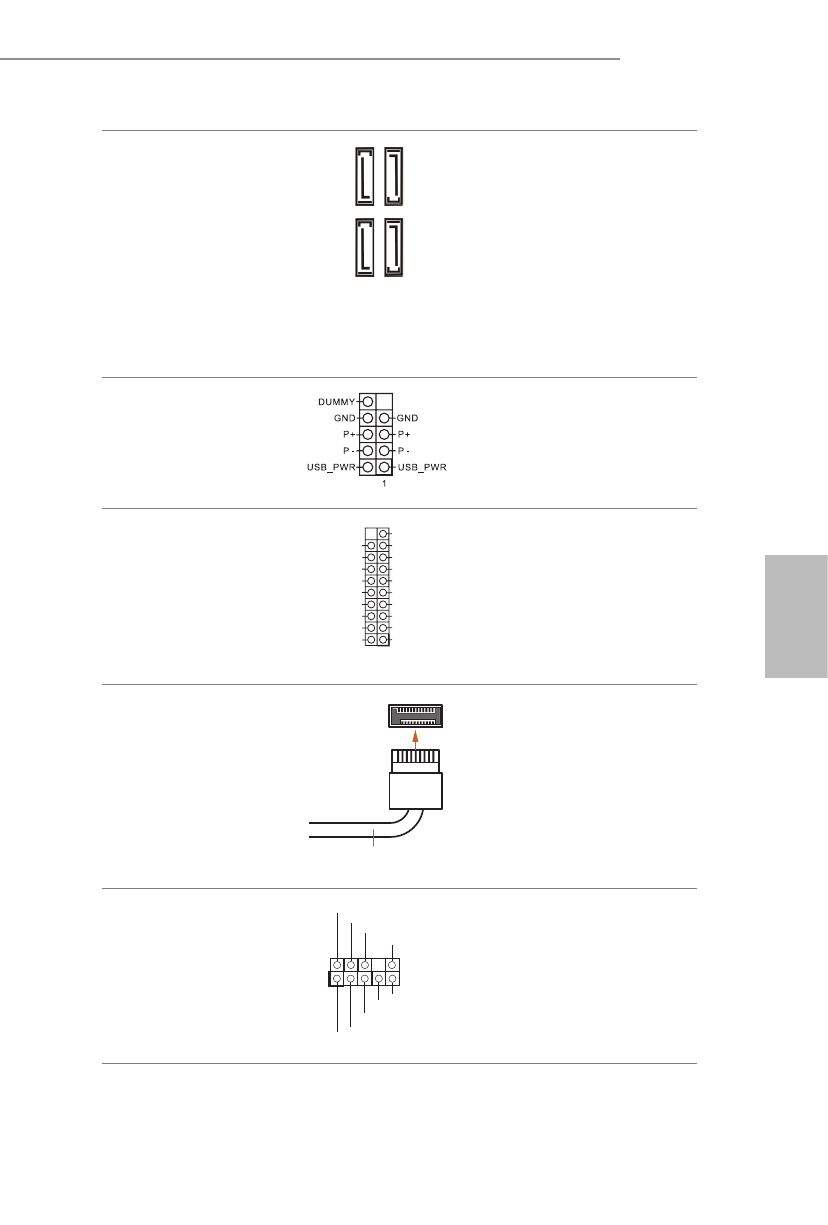

Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 9)
(SATA3_1:
sprawdź s.1, Nr 8)
(SATA3_2:
sprawdź s.1, Nr 11)
(SATA3_3:
sprawdź s.1, Nr 10)

Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.

Złącza główkowe USB 2.0
(9-pinowe USB_56)
(sprawdź s.1, Nr 6)

Na tej płycie głównej znajduje się
jedno złącze główkowe USB 2.0.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_12)
(sprawdź s.1, Nr 7)

Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.

Złącze główkowe Gen2
USB 3.2 typu C panelu
przedniego
(20-pinowe F_USB3_TC_1)
(sprawdź s.1, Nr 12)

Na tej płycie głównej dostępne jest
jedno złącze główkowe Gen2 USB
3.2 typu C panelu przedniego. To
złącze główkowe jest używane
do podłączania modułu USB 3.2
Gen2 dla dodatkowych portów
USB 3.2 Gen2.

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 16)

To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

USB Type-C Cable
