55

Z590M-ITX/ax

Fr

ançais

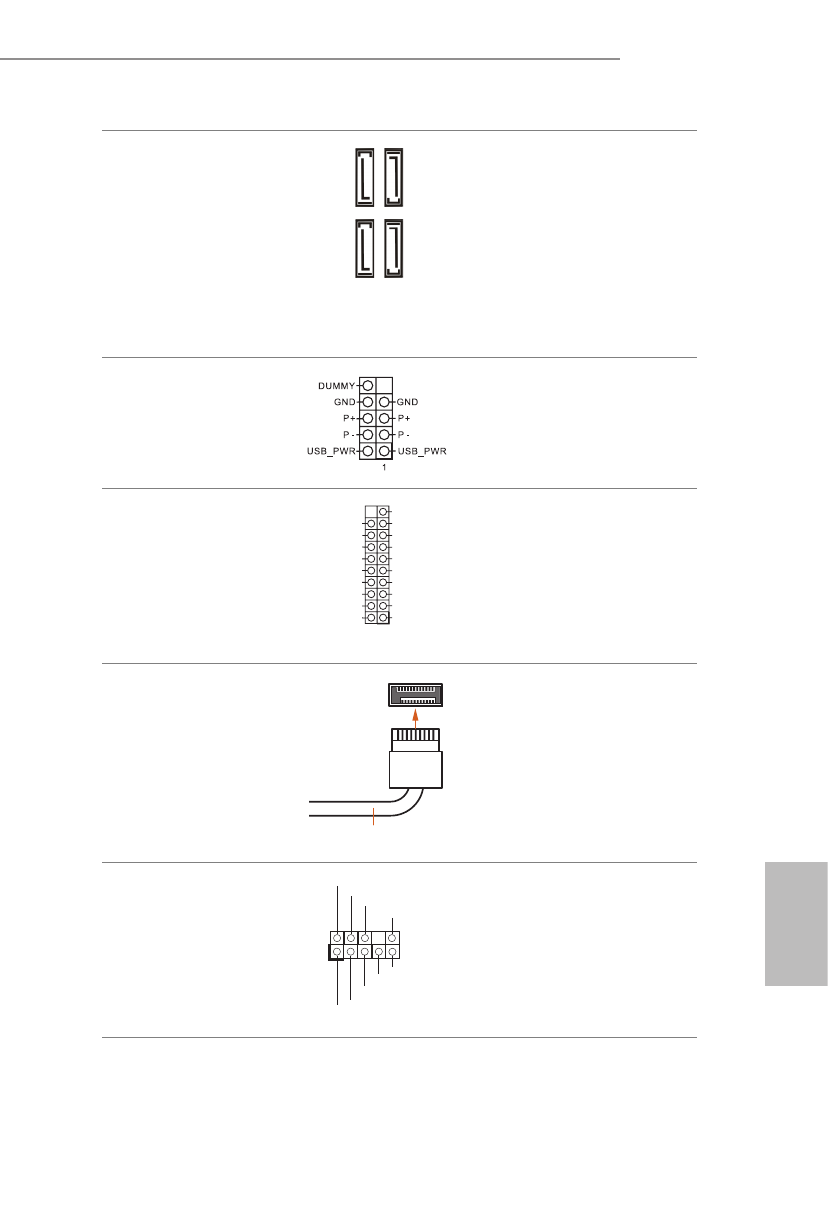

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 9)
(SATA3_1:
voir p.1, No. 8)
(SATA3_2:
voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 10)

Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

Embase USB 2.0
(USB_56 à 9 broches)
(voir p.1, No. 6)

Cette carte mère comprend un
connecteur USB2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.

Embase USB 3.2 Gen1
(USB3_12 à 19 broches)
(voir p.1, No. 7)

Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.

Embase USB 3.2 Gen2 Type C
sur panneau avant
(F_USB3_TC_1 à 20 broches)
(voir p.1, No. 12)

Cette carte mère comprend une
embase USB 3.2 Gen2 Type C sur
le panneau avant. Cette embase
sert à connecter un module USB
3.2 Gen2 pour des ports USB 3.2
Gen2 supplémentaires.

Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 16)

Cette embase sert au branchement
des appareils audio au panneau
audio frontal.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

USB Type-C Cable
