79

Z590M-ITX/ax

Español

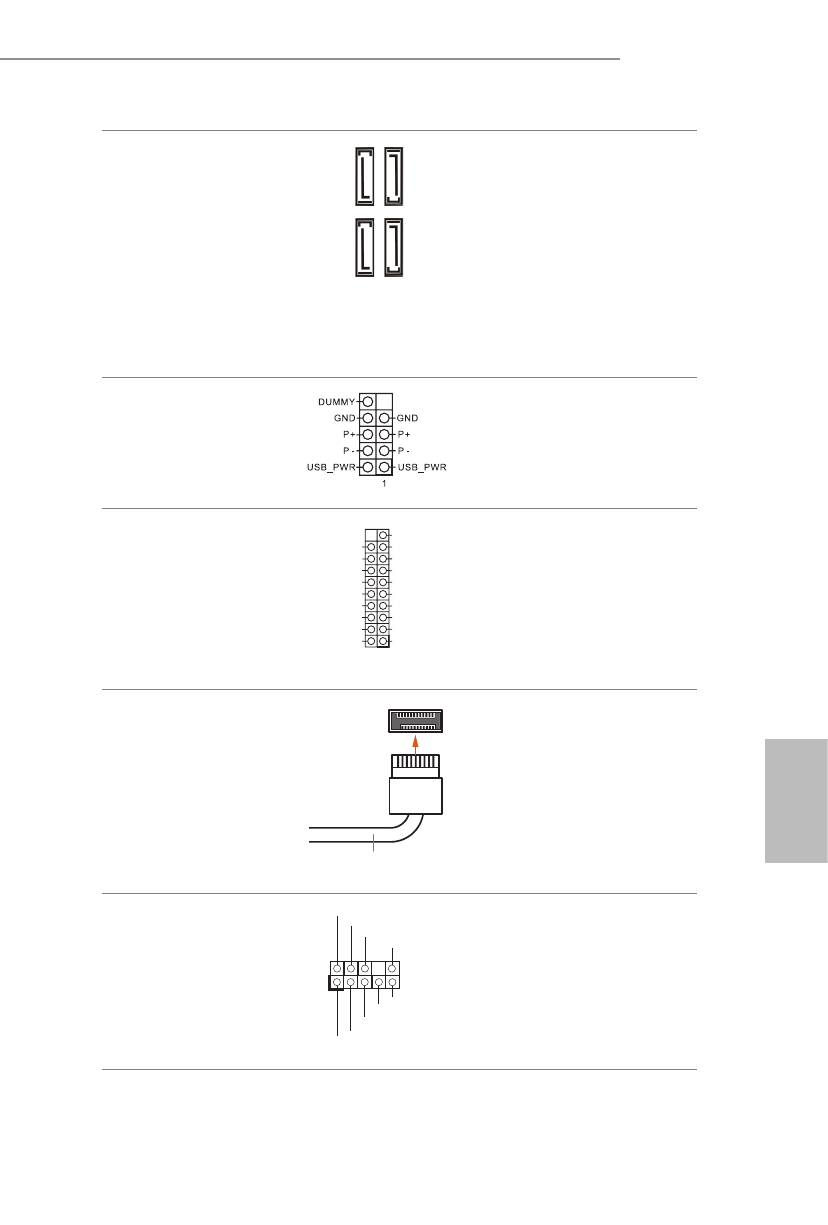

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, nº 9)
(SATA3_1:
consulte la pág.1, nº 8)
(SATA3_2:
consulte la pág.1, nº 11)
(SATA3_3:
consulte la pág.1, nº 10)

Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.

Cabezal USB 2.0
(USB_56 de 9 contactos)
(consulte la pág. 1, nº 6)

Esta placa base de conexiones
USB2.0 en esta placa base. Cada
base de conexiones USB 2.0
admite dos puertos.

Cabezal USB 3.2 Gen1
(USB3_12 de 19 contactos)
(consulte la pág. 1, nº 7)

Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.2 Gen1 admite
dos puertos.

Base de conexiones USB 3.2
Gen2 de tipo C en el panel frontal
(F_USB3_TC_1 de 20 contactos)
(consulte la pág. 1, nº 12)

Existe una base de conexiones
USB 3.2 Gen2 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen2 para puertos USB 3.2 Gen2
adicionales.

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9-pines)
(consulte la pág. 1, nº 16)

Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

USB Type-C Cable
