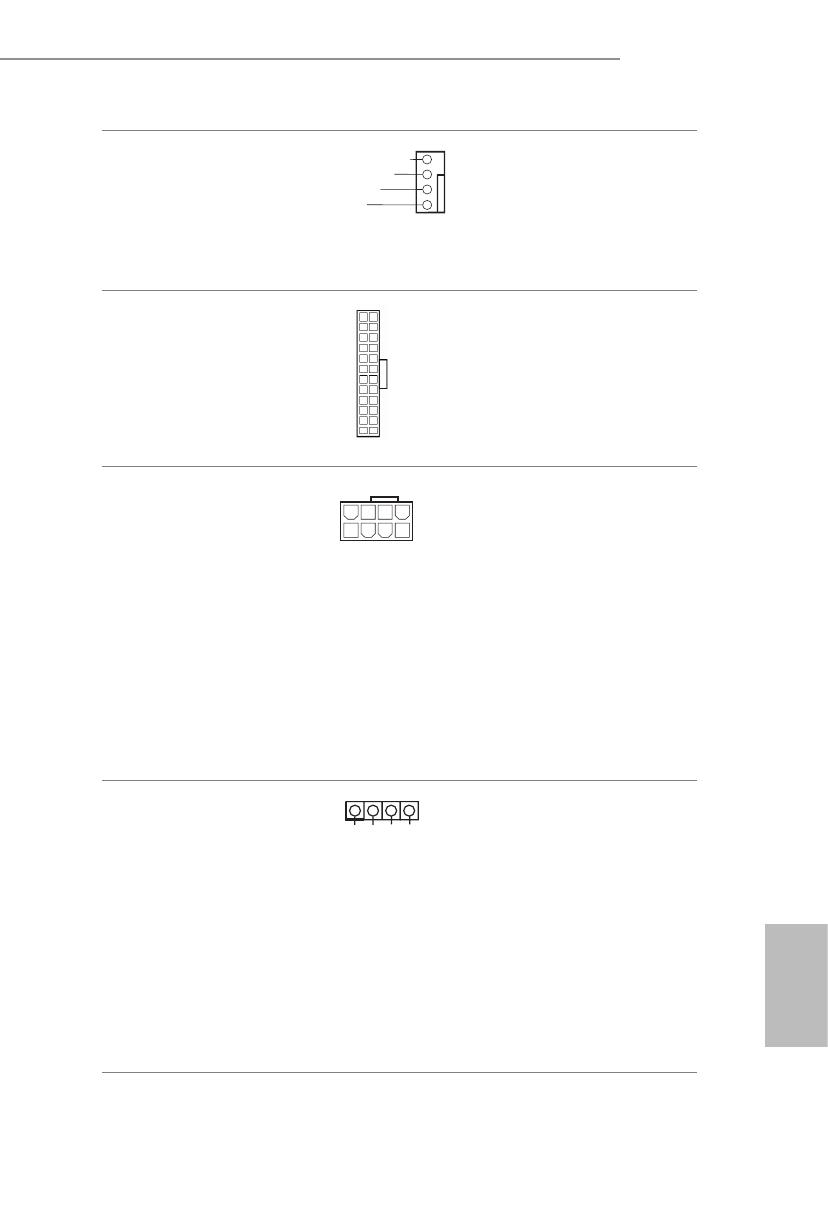

CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)

Dieses Motherboard bietet einen
4-poligen CPU-Lüfteranschluss
(lautloser Lüfter). Falls Sie einen
3-poligen CPU-Lüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)

Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 3)

Dieses Motherboard bietet
einen 8-poligen ATX-12-V-
Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.

*Warnung: Bitte stellen Sie

sicher, dass das Stromkabel

der CPU und nicht das der

Grafikkarte angeschlossen

ist. Schließen Sie das PCIe-

Stromkabel nicht an diesen

Anschluss an.

RGB-LED-Stiftleiste
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 18)

RGB-Stiftleiste dient dem
Anschließen eines RGB-LED-
Erweiterungskabels, das dem
Nutzer die Auswahl zwischen
verschiedenen LED-Lichteffekten
ermöglicht.

Achtung: Installieren Sie das

RGB-LED-Kabel niemals falsch

herum; andernfalls könnte das

Kabel beschädigt werden.

*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 32.

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

+ 1 2 V

G N D

4

2

3

1

12

 1

24

13

4                            1

8                            5

12V G R B

1
