67

Z590M-ITX/ax

Italiano

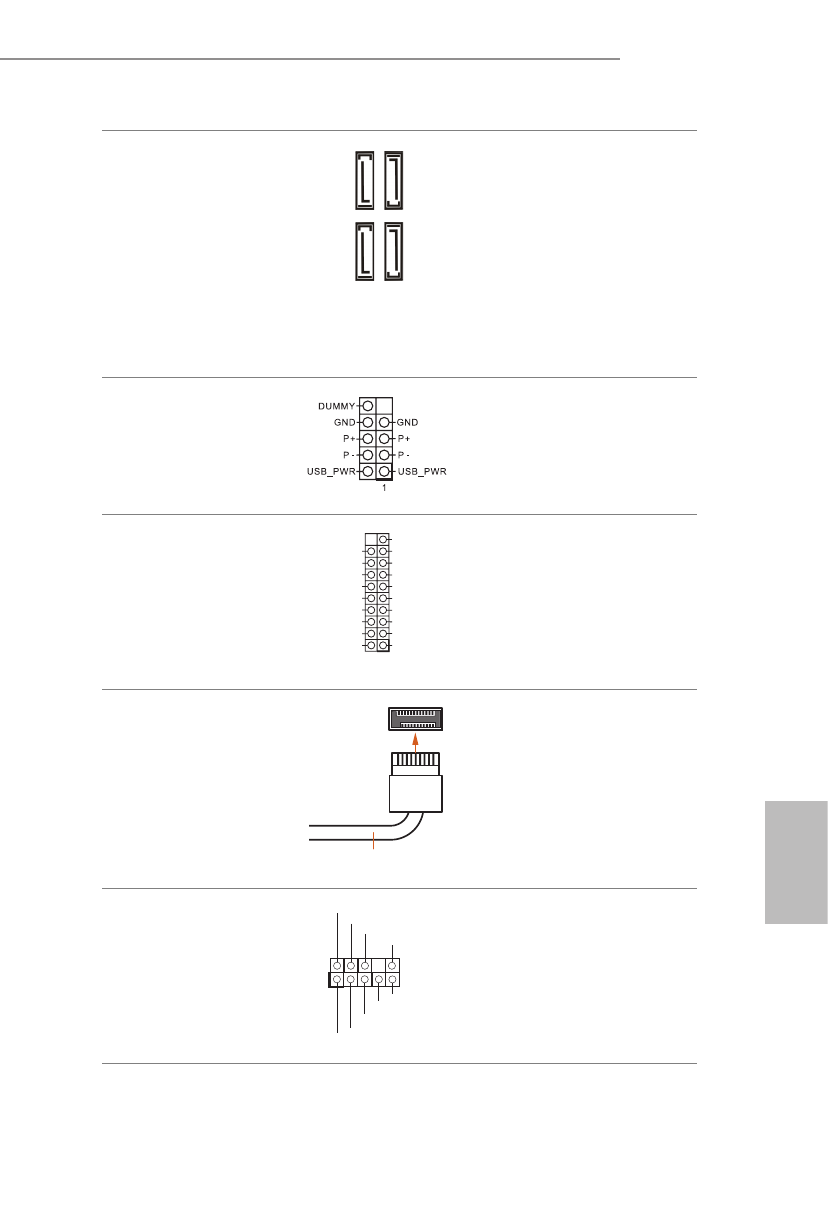

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 9)
(SATA3_1:
vedere pag. 1, n. 8)
(SATA3_2:
vedere pag. 1, n. 11)
(SATA3_3:
vedere pag. 1, n. 10)

Questi quattro connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.

Connettore USB 2.0
(USB_56 a 9 pin)
(vedere pag. 1, n. 6)

Su questa scheda madre c’è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.

Header USB 3.2 Gen1
(USB3_12 a 19 pin)
(vedere pag. 1, n. 7)

Su questa scheda madre c’è un
connettore. Questa basetta USB
3.2 Gen1 può supportare due
porte.

Connettore USB 3.2 Gen2
tipo C pannello anteriore
(F_USB3_TC_1 a 20 pin)
(vedere pag. 1, n. 12)

È presente un connettore USB 3.2
Gen2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB
3.2 Gen2 per porte USB 3.2 Gen2
supplementari.

Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 16)

Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

USB Type-C Cable
