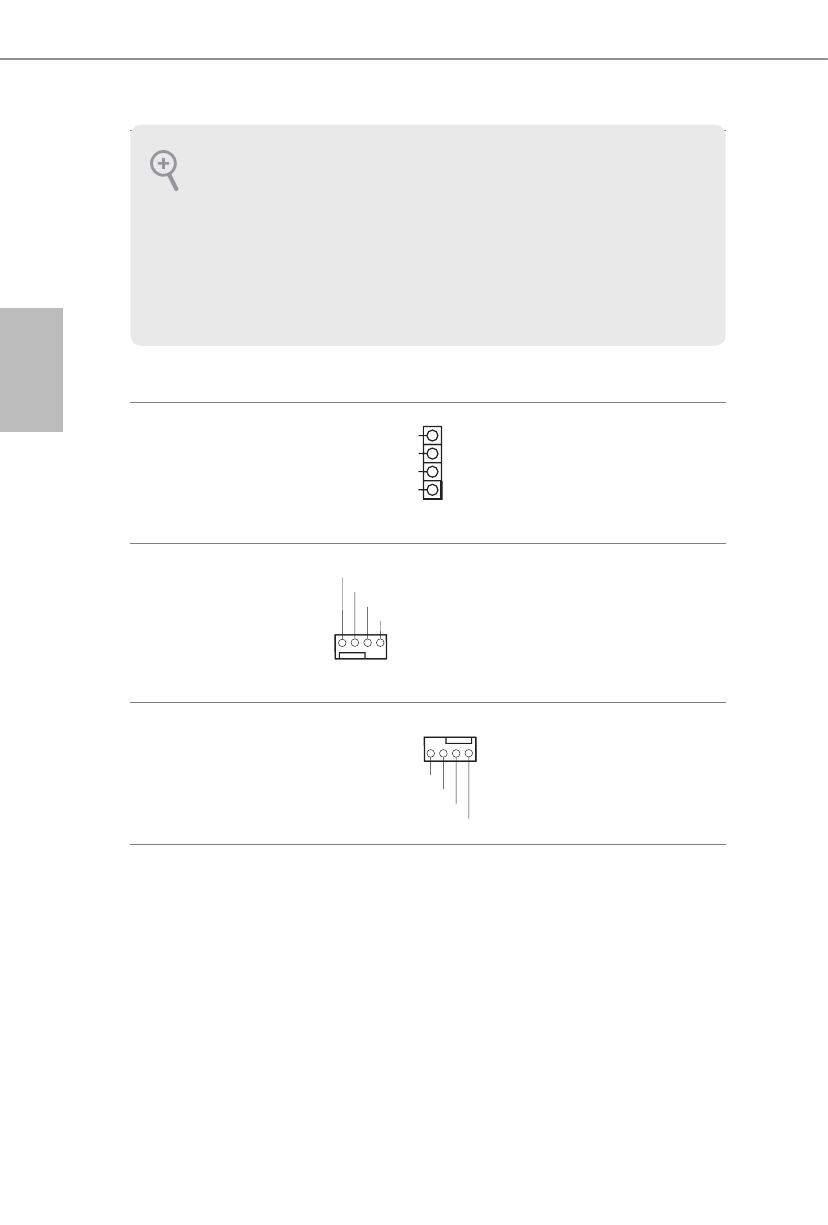

繁體中文
機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第
1
頁，編號
14
）
請將機殼喇叭連接至此排針。
機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
（請參閱第
1
頁，編號
1
）
本主機板配備
4-Pin
水冷機殼
風扇接頭。若您計畫連接
3-Pin
CPU
機殼水冷風扇，請接至
Pin 1-3
。
機殼風扇接頭
(4-pin CHA_FAN2)
（請參閱第
1
頁，編號
15
）
請將風扇纜線連接至風扇接
頭，並比對黑線及接地針腳。
1
+5V
DUMMY
DUMMY
SPEAKER
GN D
+ 1 2 V
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1.
高解析度音訊支援智慧型音效介面偵測
(Jack Sensing)
，但機殼上的面板線必
須支援
HDA
才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用
AC
’
97
音訊面板，請按照以下步驟安裝至前面板音訊排針：
A.
將
Mic_IN (MIC)
連接至
MIC2_L
。
B.
將
Audio_R (RIN)
連接至
OUT2_R
且將
Audio_L (LIN)
連接至
OUT2_L
。
C.
將接地
(GND)
連接至接地
(GND)
。
D. MIC_RET
及
OUT_RET
僅供
HD
音訊面板使用。您不需要在
AC'97
音訊面
板上連接。
E.
若要啟動前側麥克風，請前往
Realtek
控制面板中的「
FrontMic
」標籤調整
「錄音音量」。
