93
B365 Phantom Gaming 4
Ру
сский

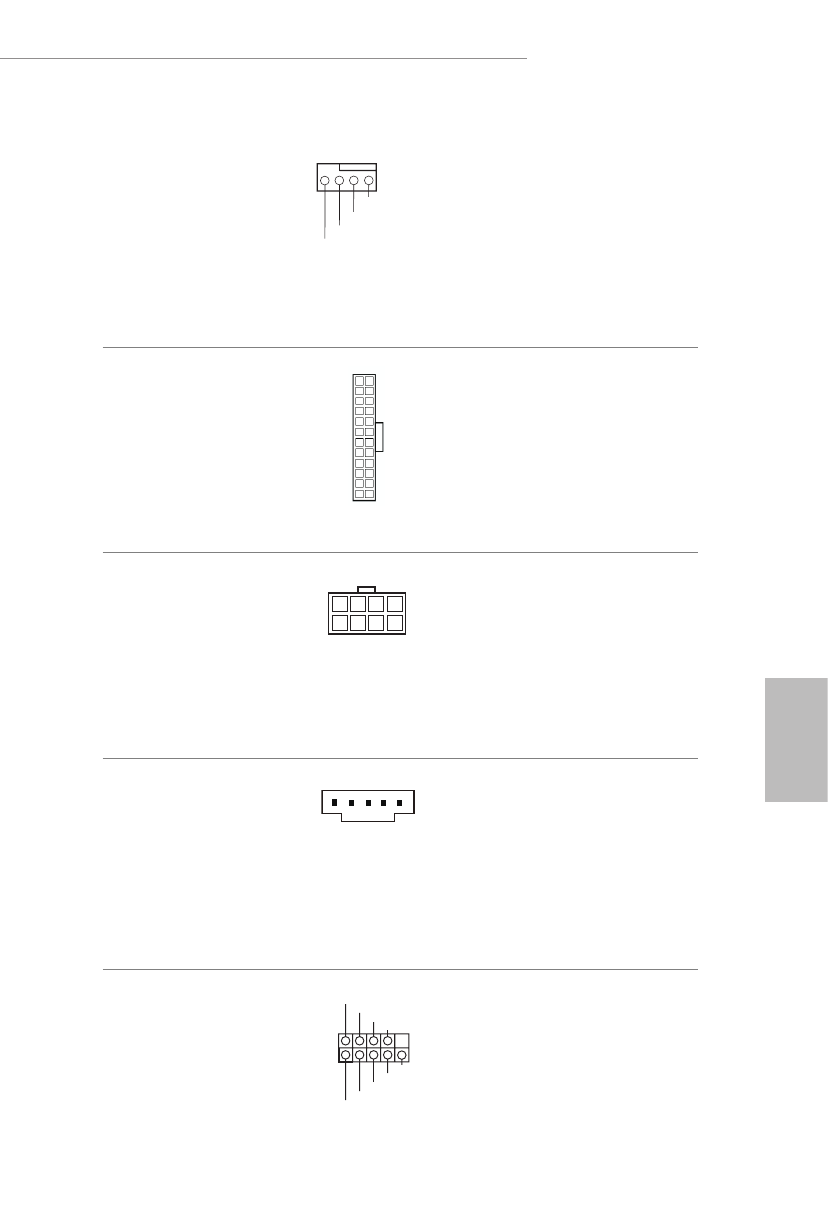

Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный
CPU_FAN2/WP)
(см. стр. 1,№ 27)
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1–3.
Разъем питания АТХ
(24-контакта, ATXPWR1)
(см. стр. 1, № 6)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта 1
и контакта 13.
Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
Эта материнская плата
оснащена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Разъемы Thunderbolt AIC
(5 контактов, TB1)
(см. стр. 1, № 25)
Подключите плату расширения
(AIC) Thunderbolt™ к разъему
Thunderbolt AIC с помощью
интерфейсного GPIO-кабеля.
*Установите расширительную
плату Thunderbolt™ в слот PCIE3
(слот по умолчанию).
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 22)
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
12
1
24
13
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
5
1
8
4
1
C C T S # 1
R R T S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
