115

B365 Phantom Gaming 4

Polsk

i

Polsk
i

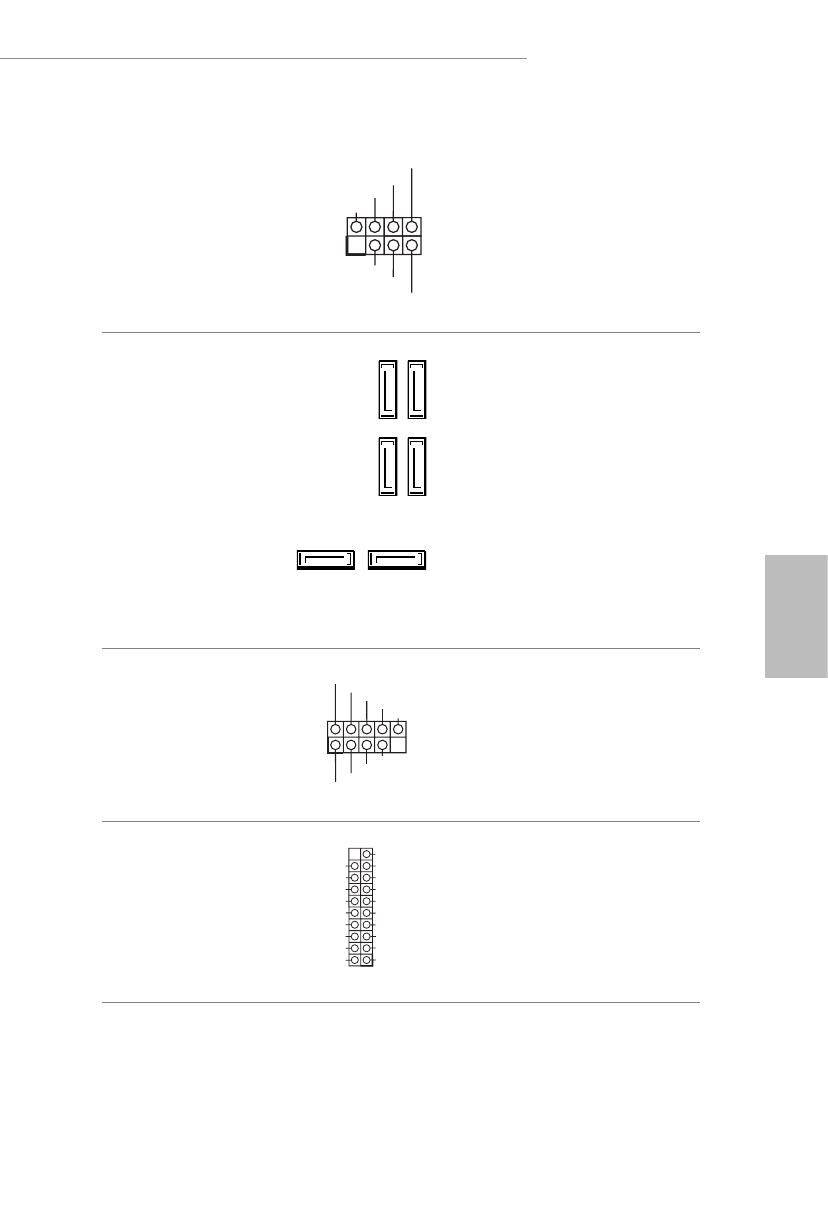

Dioda LED zasilania i złącze
główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 14)

Podłącz to tego złącza
główkowego diodę LED zasila-
nia obudowy i głośnik obudowy
.

Złącza Serial ATA3
(SATA3_0_1:
sprawdź s.1, Nr 9)
(SATA3_2_3:
sprawdź s.1, Nr 8
(SATA3_4:
sprawdź s.1, Nr 11
(SATA3_5:
sprawdź s.1, Nr 12

Te sześć złączy SATA3 obsłu-
guje kable danych SATA dla ze-
wnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s. * Jeśli gniazdo M2_1
jest zajęte przez urządzenie M.2
typu SATA, zostanie wyłączone
SATA3_0.

Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 17)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 16)

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.1
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 7)

Na tej płycie głównej znajduje
się jedno złącze główkowe. To
złącze główkowe USB 3.1 Gen1
może obsługiwać dwa porty.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_3

SA

TA3_0

SA

TA3_1

SATA3_4

SATA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
