79

B365 Phantom Gaming 4

Español

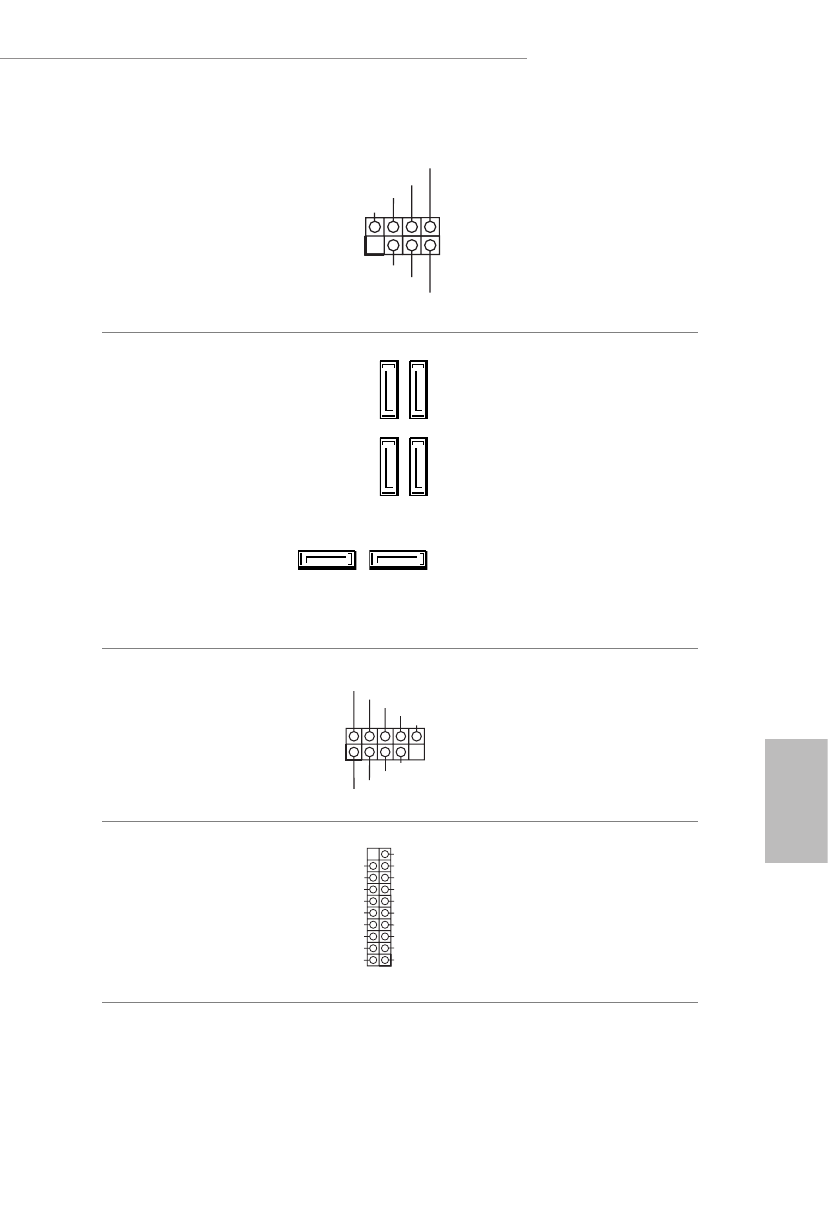

LED de alimentación y base
de conexiones para la altavoz
(SPK_PLED1 de 7 contactos)
(consulte la pág. 1, nº 14)

Conecte el LED de alimentación
del chasis y el altavoz del chasis
a esta base de conexiones.

Conectores Serie ATA3
(SATA3_0_1:
consulte la pág. 1, N.º 9)
(SATA3_2_3:
consulte la pág.1, nº 8)
(SATA3_4:
consulte la pág.1, nº 11)
(SATA3_5:
consulte la pág.1, nº 12)

Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s. * Si
M2_1 se ocupa con un dispositi-
vo M.2 de tipo SATA, SATA3_0
se deshabilitará.

Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 17)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 16)

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.

Cabezal USB 3.1 Gen1
(USB3_5_6 de 19 contactos)
(consulte la pág. 1, nº 7)

Esta placa base tiene otra base
de conexiones. Esta base de con-
exiones USB 3.1 Gen1 admite
dos puertos.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_3

SA

TA3_0

SA

TA3_1

SATA3_4

SATA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
