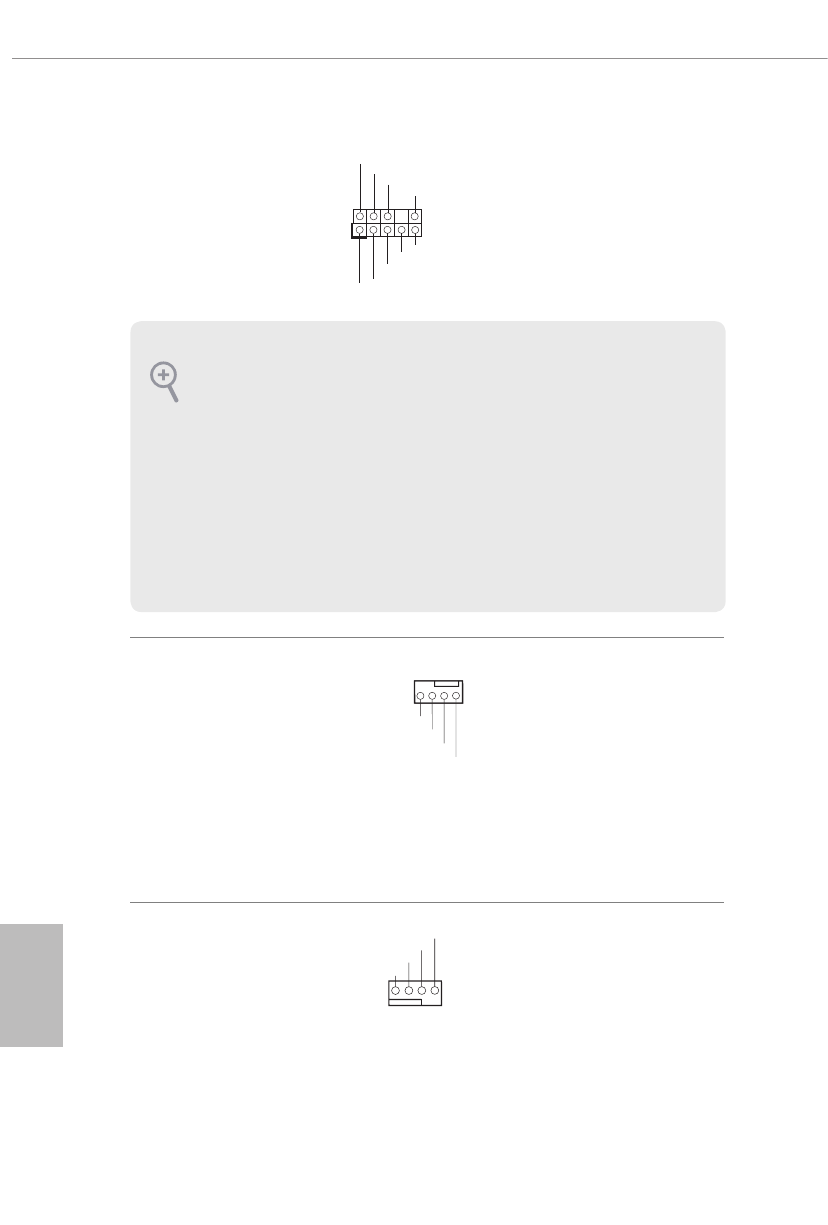

44
Deutsch
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 24)
Diese Stiftleiste dient dem An-
schließen von Audiogeräten an
der Frontblende.
Gehäuse-/Wasserpump-
en-Lüfteranschlusse
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 19)
(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 26)
(4-polig, CHA_FAN3/WP)
(siehe S. 1, Nr. 18)
Dieses Motherboard bietet drei
4-polige Wasserkühlung-Ge-
häuselüfteranschlüsse. Falls Sie
einen 3-poligen Gehäuse-Was-
serkühlerlüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet
einen 4-poligen CPU-Lüfteran-
schluss (lautloser Lüfter). Falls
Sie einen 3-poligen CPU-Lüfter
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch
HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer
Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste
der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für
das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register
in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
