57

B365 Phantom Gaming 4

Fr

ançais

Français

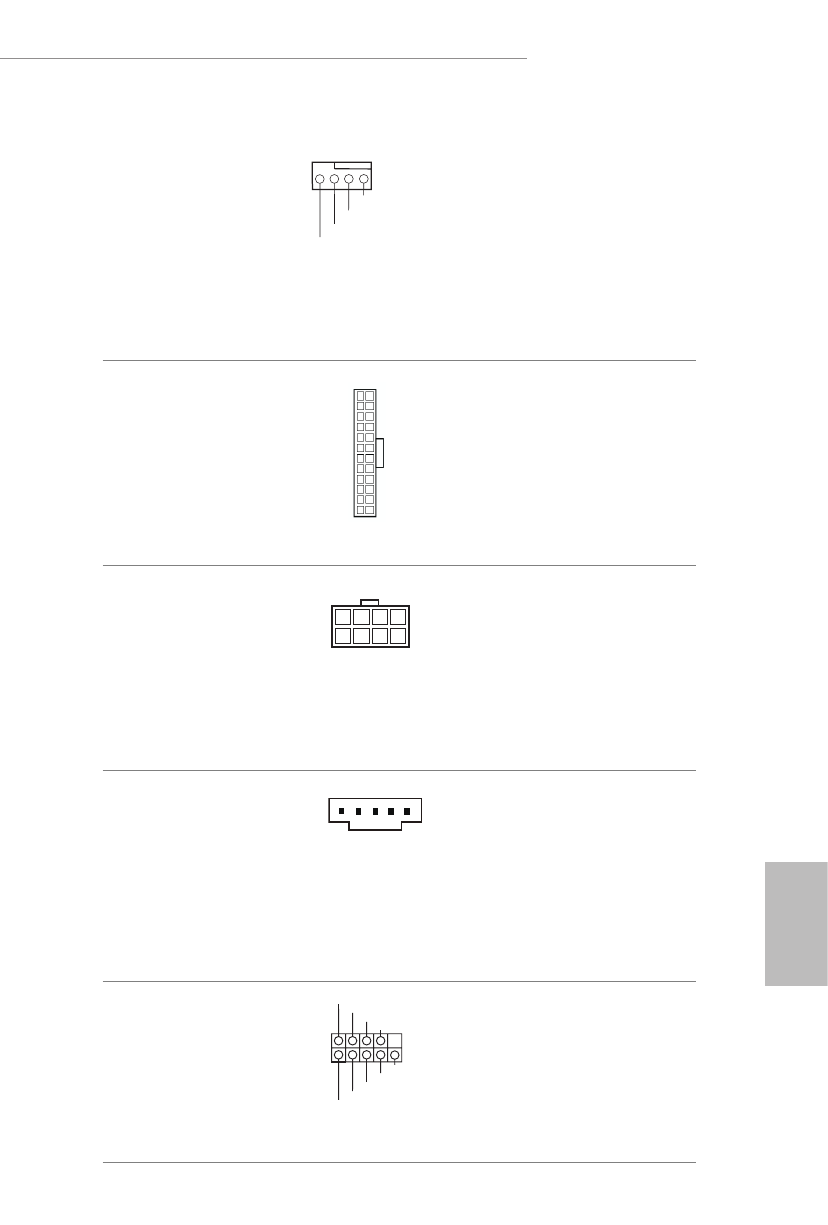

Connecteur pour
ventilateur de processeur /
pompe à eau
(CPU_FAN2/WP à 4
broches)
(voir p.1, No. 27)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envis-
agez de connecter un ventilateur
de refroidisseur d'eau pour
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 6)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branche-
ments sur la Broche 1 et la
Broche 13.

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.

Connecteurs Thunderbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 25)

Veuillez connecter une carte
d’extension (AIC) Thunderbolt™
au connecteur AIC Thunderbolt
via le câble GPIO.
*Veuillez installer la carte
Thunderbolt™ AIC sur PCIE3
(emplacement par défaut).

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 22)

Cette embase COM1 prend en
charge un module de port série.

12

 1

24

13

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

5

1

8

4

1

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1
