80
Español

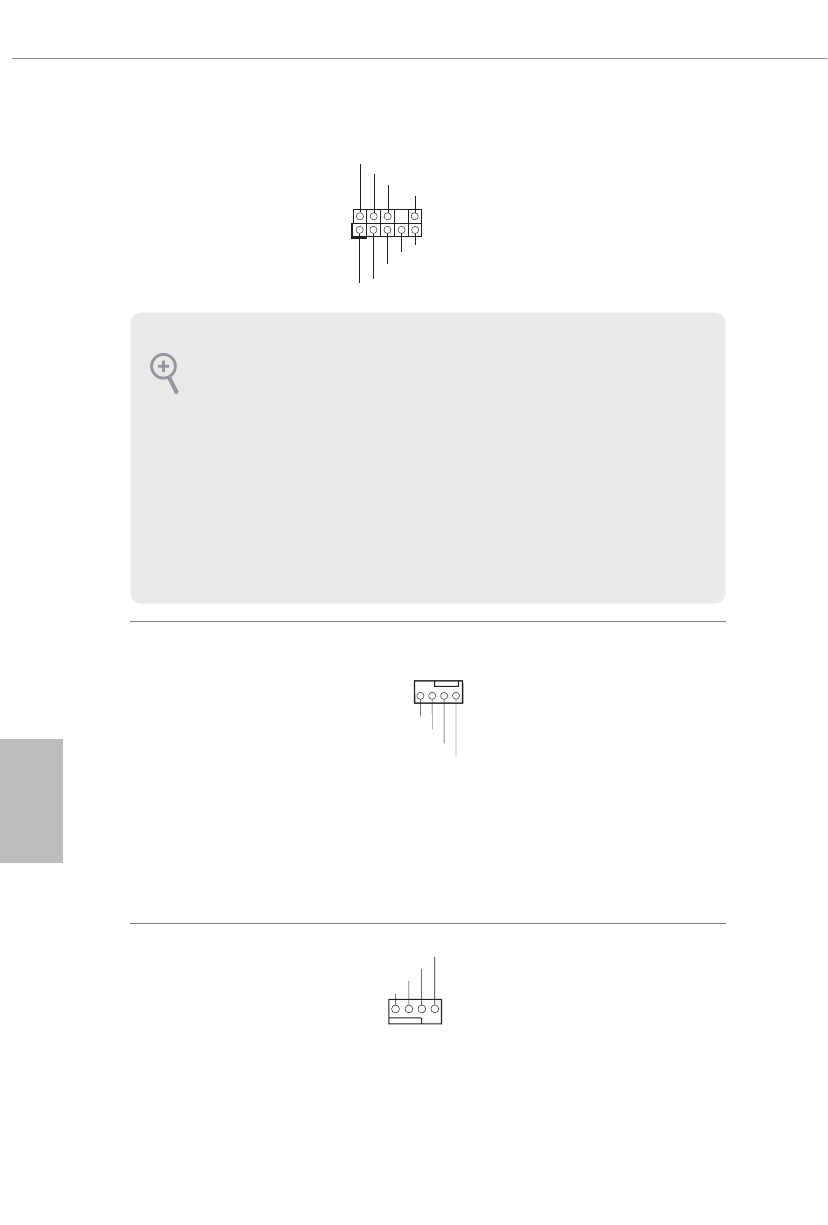

Cabezal de audio del panel
frontal
(HD_AUDIO1
de 9 contactos)
(consulte la pág. 1, nº 24)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
Conectores del ventilador de
la bomba de agua/chasis
(CHA_FAN1/WP
de 4 contactos)
(consulte la pág. 1, nº 19)
(CHA_FAN2/WP
de 4 contactos)
(consulte la pág. 1, nº 26)
(CHA_FAN3/WP
de 4 contactos)
(consulte la pág. 1, nº 18)
Esta placa base proporciona tres
conectores para el ventilador
del chasis para refrigeración
por agua de 4 contactos. Si tiene
pensando conectar un venti-
lador de disipador por agua del
chasis de 3 contactos, conéctelo
al contacto 1-3.
Conector del ventilador de la
CPU
(CPU_FAN1 de 4 contactos)
(consulte la pág. 1, nº 2)
Esta placa base contiene un
conector de ventilador (venti-
lador silencioso) de CPU de 4
contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 contactos, conéctelo al
contacto 1-3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conec-
tores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda
funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual
del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo
los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que
los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el panel de
control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
