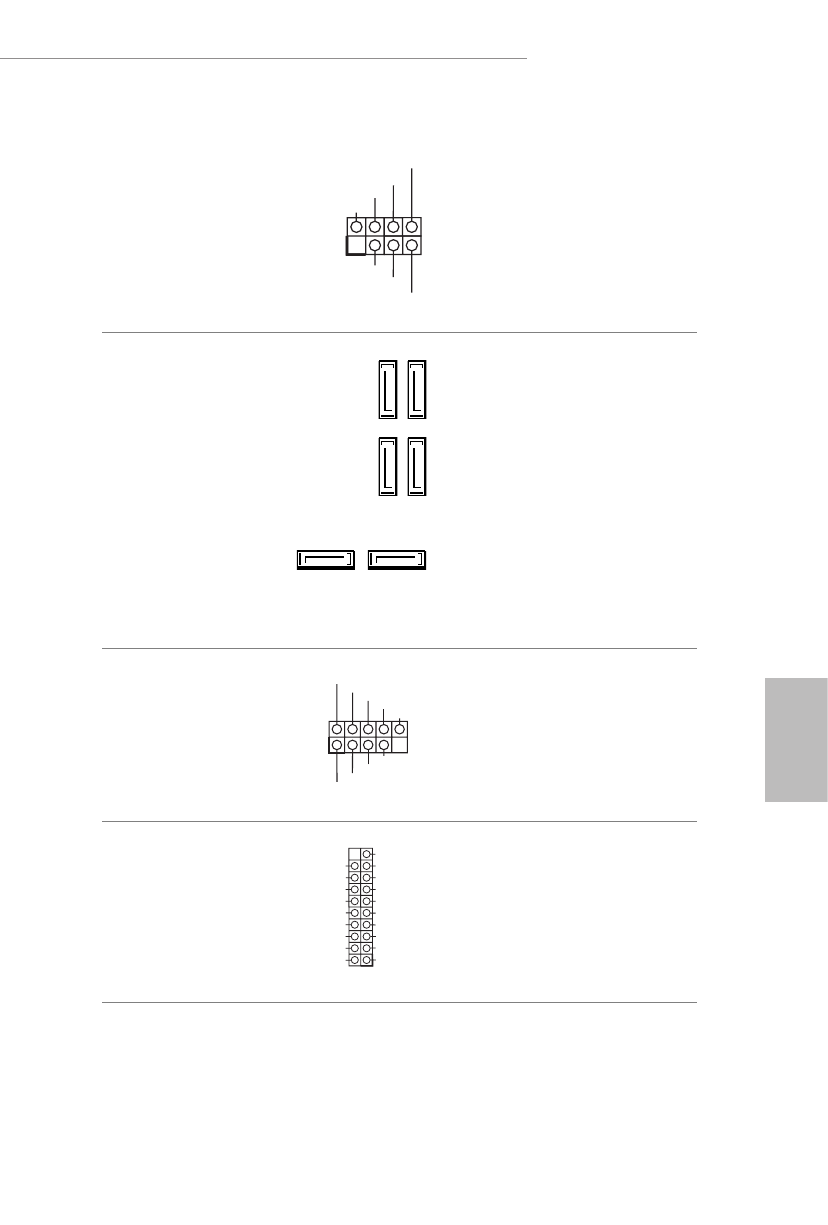

91

B365 Phantom Gaming 4

Ру

сский

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная,
SPK_PLED1)
(см. стр. 1, № 14)

Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.

Разъемы Serial ATA3
(SATA3_0_1:
см. стр.1,№ 9)
(SATA3_2_3:
см. стр. 1, № 8)
(SATA3_4:
см. стр. 1, № 11)
(SATA3_5:
см. стр. 1, № 12)

Эти шесть разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с. * Если
слот M2_1 занят устройством
М.2 типа SATA, интерфейс
SATA3_0 будет отключен.

Колодки USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 17)
(9-контактная, USB_5_6)
(см. стр. 1, № 16)

На материнской плате имеется
две колодки. Каждая колодка
USB 2.0 поддерживает два
порта.

Колодки USB 3.1 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 7)

На материнской плате имеется
одна колодка. Эта колодка USB
3.1 Gen1 поддерживает два
порта.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_3

SA

TA3_0

SA

TA3_1

SATA3_4

SATA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
