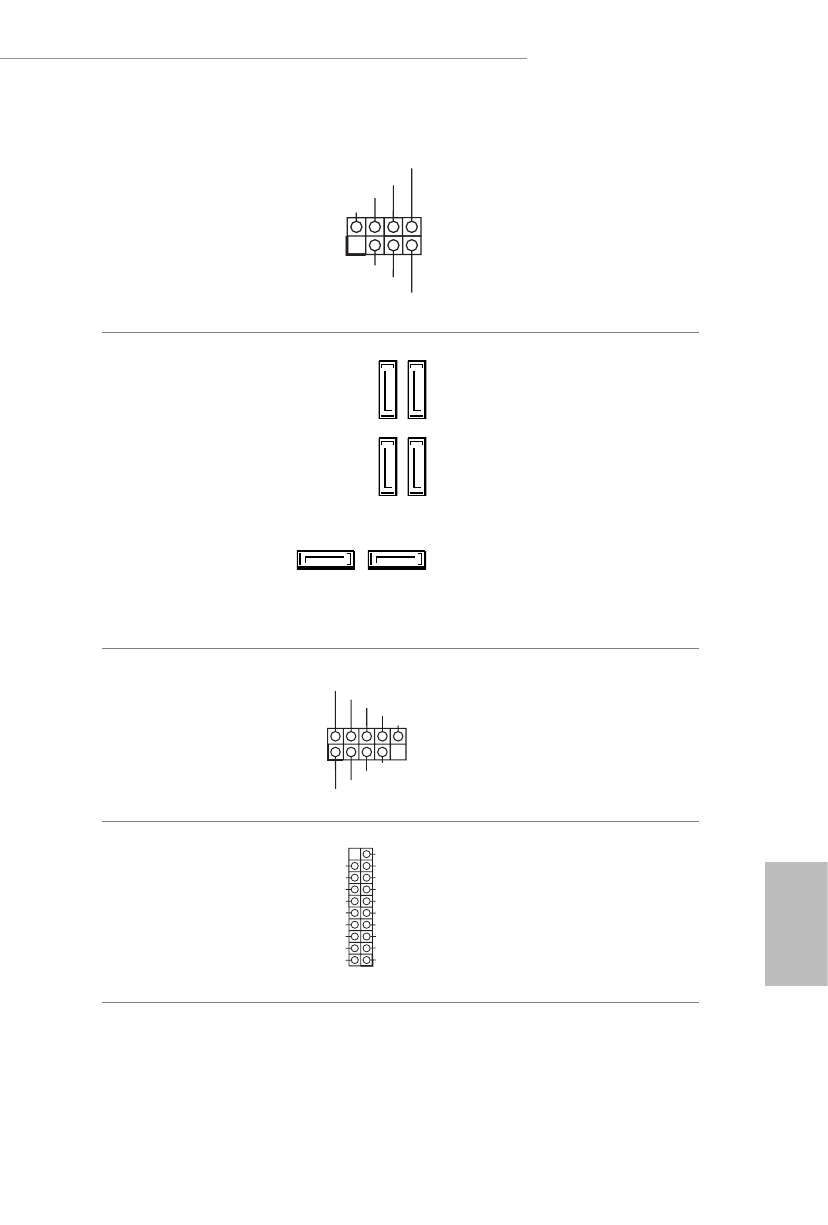

Prise DEL d’alimentation et
haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 14)

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1, No. 9)
(SATA3_2_3:
voir p.1, No. 8)
(SATA3_4:
voir p.1, No. 11)
(SATA3_5:
voir p.1, No. 12)

Ces six connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les appa-
reils de stockage internes avec
un taux de transfert maximal de
6,0 Go/s. * Si M2_1 est occupé
par un périphérique M.2 type
SATA, SATA3_0 est désactivé.

Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 17)
(USB_5_6 à 9 broches)
(voir p.1, No. 16)

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 2.0 peut prendre en charge
deux ports.

Embase USB 3.1 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 7)

Cette carte mère comprend un
connecteur. Cette embase USB
3.1 Gen1 peut prendre en charge
deux ports.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_3

SA

TA3_0

SA

TA3_1

SATA3_4

SATA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
