background image

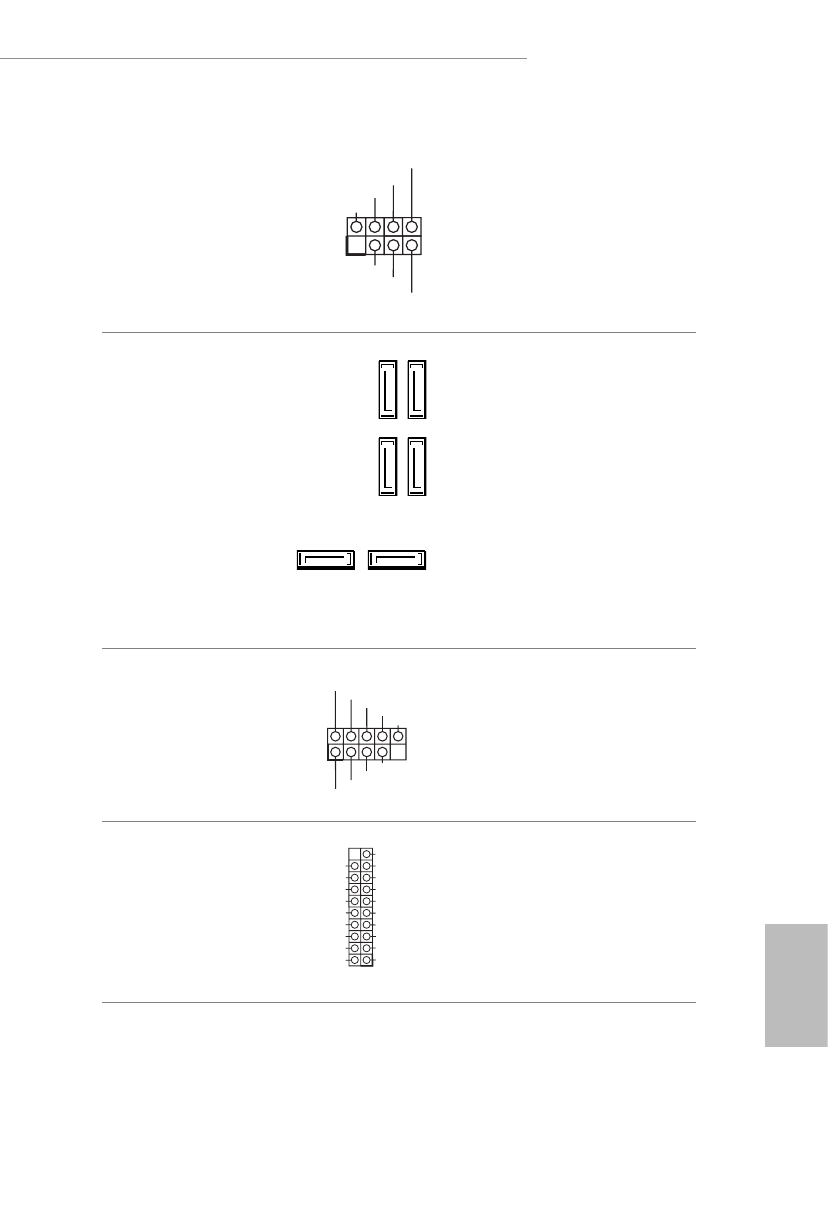

43

B365 Phantom Gaming 4

Deutsch

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 14)

Bitte verbinden Sie die Be-
trieb-LED des Gehäuses und
den Gehäuselautsprecher mit
dieser Stiftleiste.

Serial-ATA-III-Anschlüsse
(SATA3_0_1:
siehe S. 1, Nr. 9)
(SATA3_2_3:
siehe S. 1, Nr. 8)
(SATA3_4:
siehe S. 1, Nr. 11)
(SATA3_5:
siehe S. 1, Nr. 12)

Diese sechs SATA-III-Anschlüsse
unterstützen SATA-Datenka-
bel für interne Speichergeräte
mit einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s. *
Wenn M2_1 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_0 deaktiviert.

USB 2.0-Stiftleisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 17)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 16)

Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.

USB 3.1 Gen1-Stiftleiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 7)

Es gibt eine Stiftleiste an diesem
Motherboard. Diese USB-3.1-
Gen1-Stiftleiste kann zwei Ports
unterstützen.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_3

SA

TA3_0

SA

TA3_1

SATA3_4

SATA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
