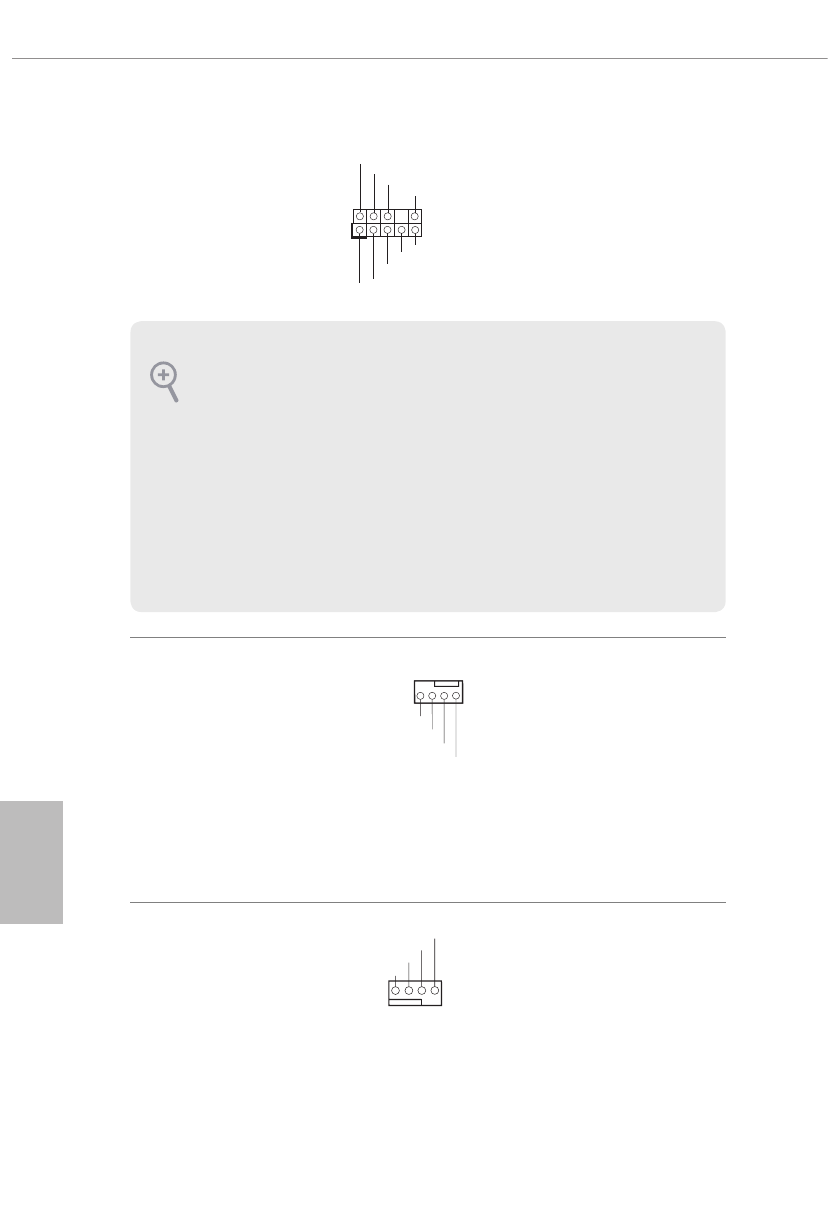

Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 24)
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
Connettori ventola chassis
/ pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 19)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 26)
(CHA_FAN3/WP a 4 pin)
(vedere pag. 1, n. 18)
Questa scheda madre è dotata
di tre connettori ventola a 4
pin per il raffreddamento ad
acqua del telaio. Se si decide di
collegare una ventola telaio con
raffreddamento ad acqua a 3
pin, collegarla al pin 1-3.
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis
deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro
manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore seg-
uendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli
per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
