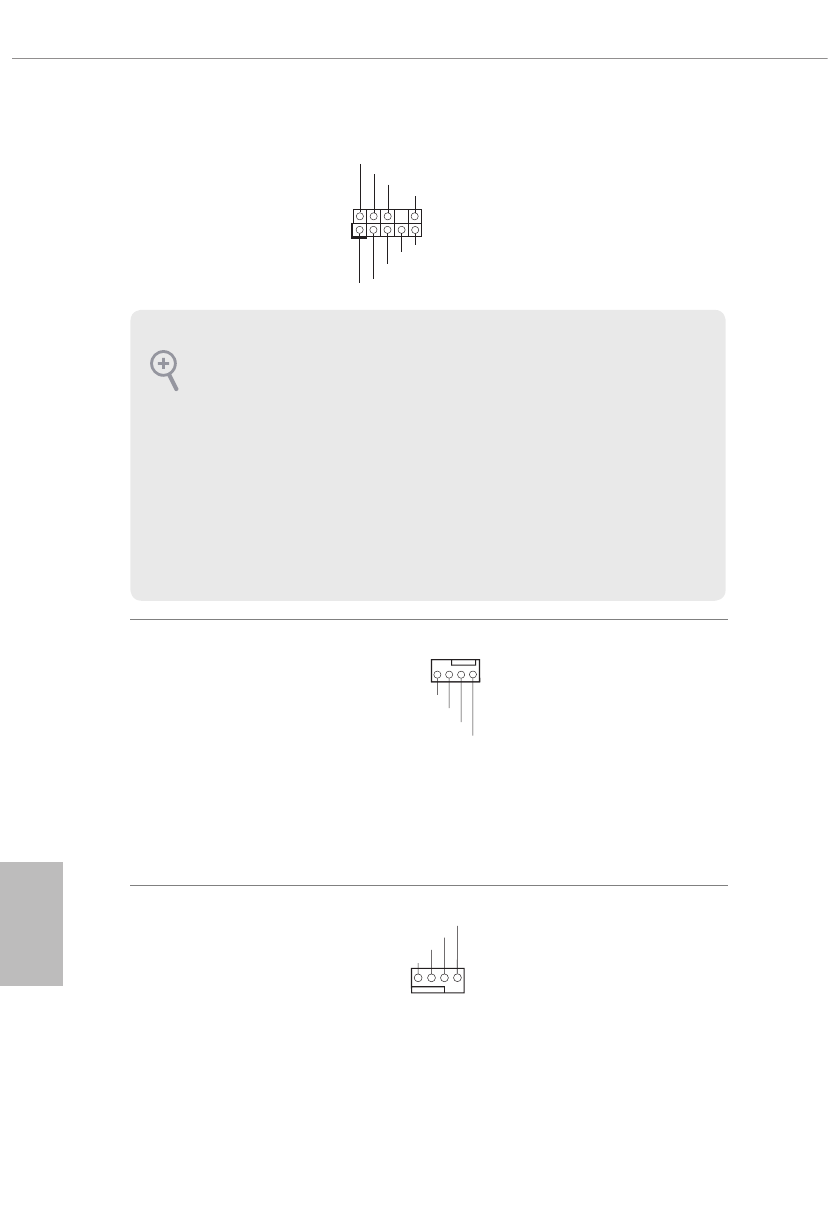

Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 24)
Cette embase sert au branche-
ment des appareils audio au
panneau audio frontal.
Connecteurs du ventilateur de
châssis/pompe à eau
(CHA_FAN1/WP à 4 broches)
(voir p.1, No. 19)
(CHA_FAN2/WP à 4 broches)
(voir p.1, No. 26)
(CHA_FAN3/WP à 4 broches)
(voir p.1, No. 18)
Cette carte mère est dotée de
trois connecteurs pour ventila-
teur de châssis à refroidissement
par eau à 4 broches. Si vous en-
visagez de connecter un ventila-
teur de refroidisseur d'eau pour
châssis à 3 broches, veuillez le
brancher sur la Broche 1-3.
Connecteur du ventilateur du
processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de pro-
cesseur à 3 broches, veuillez le
brancher sur la Broche 1-3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais
le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement.
Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour
installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les
brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle Realtek
et réglez le paramètre « Volume d’enregistrement ».
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
