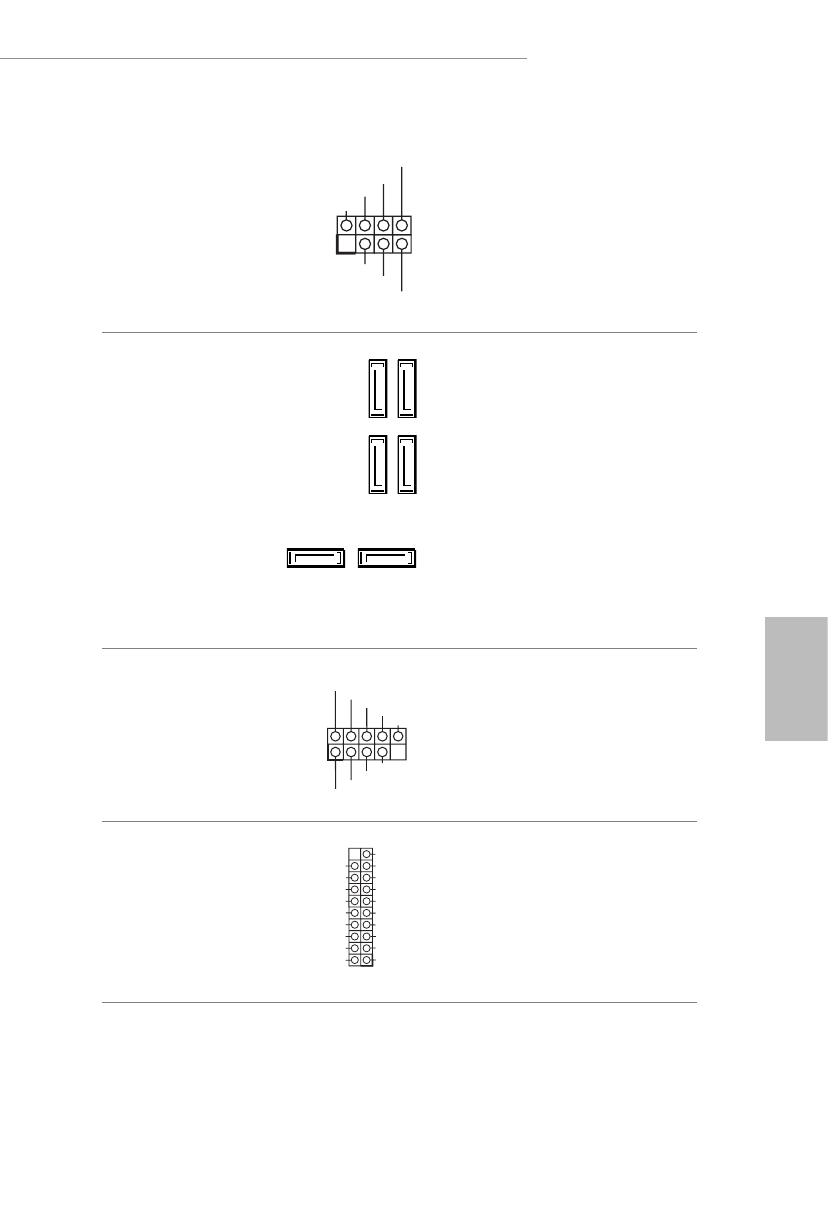

103

B365 Phantom Gaming 4

Por

tuguês

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 14)

Conecte o LED de alimentação
do chassi e o autofalante do chassi
a este cabeçote.

Conectores série ATA3
(SATA3_0_1:
ver p.1, N.º 9)
(SATA3_2_3:
ver p.1, N.º 8)
(SATA3_4:
ver p.1, N.º 11)
(SATA3_5:
ver p.1, N.º 12)

Estes seis conectores SATA3
suportam cabos de dados SATA
para dispositivos de armazena-
mento interno com uma taxa de
transferência de dados de até 6,0
Gb/s. * Se M2_1 é ocupado por
um dispositivo tipo M.2 SATA,
SATA3_0 será desativado.

Plataformas USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 17)
(USB_5_6 de 9 pinos)
(ver p.1, N.º 16)

Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0 pode
suportar duas portas.

Plataforma USB 3.1 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 7)

Há um cabeçote nesta placa-mãe.
Este suporte USB 3.1 Gen1 pode
suportar duas portas.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_3

SA

TA3_0

SA

TA3_1

SATA3_4

SATA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
