67

B365 Phantom Gaming 4

Italiano

Italiano

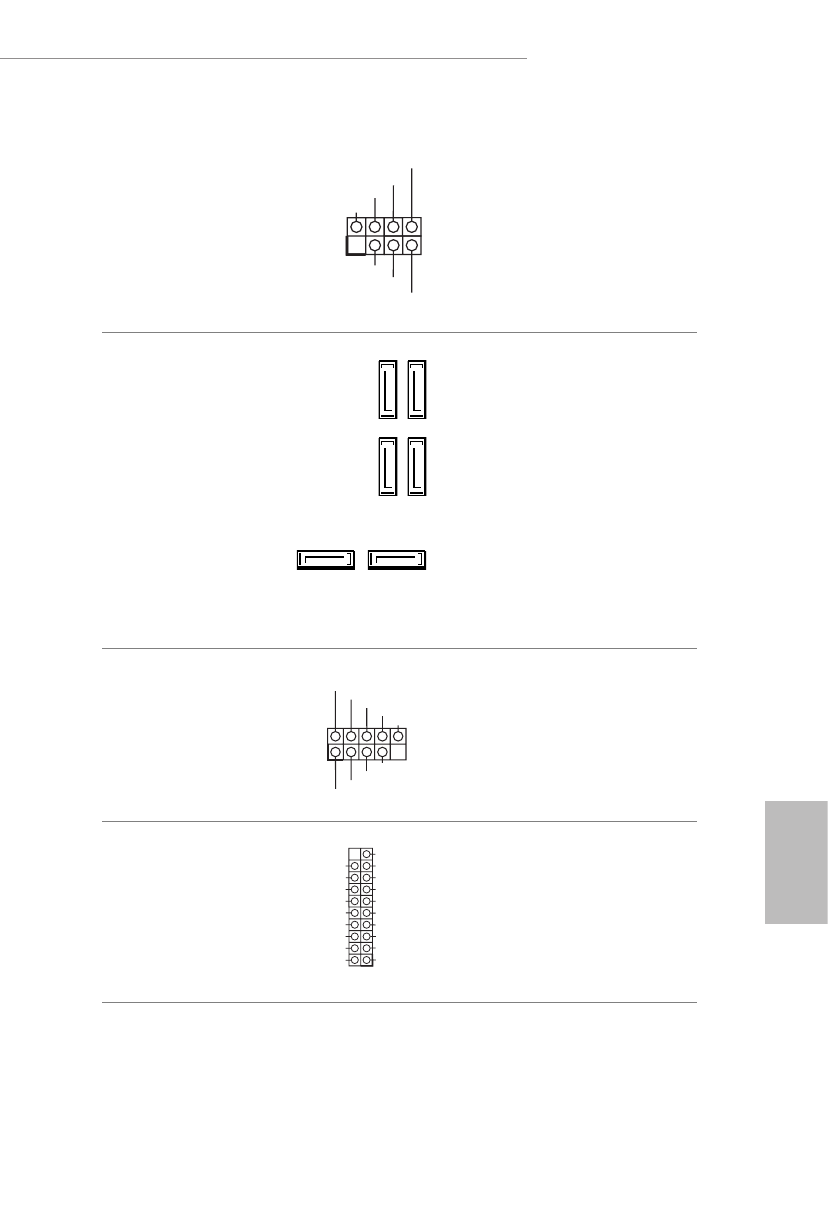

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 14)

Collegare i LED alimentazione e
l’altoparlante a questo connet-
tore.

Connettori Serial ATA3
(SATA3_0_1:
vedere pag.1, n. 9)
(SATA3_2_3:
vedere pag. 1, n. 8)
(SATA3_4:
vedere pag. 1, n. 11)
(SATA3_5:
vedere pag. 1, n. 12)

Questi sei connettori SATA3 sup-
portano cavi dati SATA per dis-
positivi di archiviazione interna,
con una velocità di trasferimento
dati fino a 6,0 Gb/s.
* Se M2_1 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.

Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 17)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 16)

Ci sono due connettori su
questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.

Header USB 3.1 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 7)

Su questa scheda madre c’è un
connettore. Questa basetta USB
3.1 Gen1 può supportare due
porte.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_3

SA

TA3_0

SA

TA3_1

SATA3_4

SATA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
