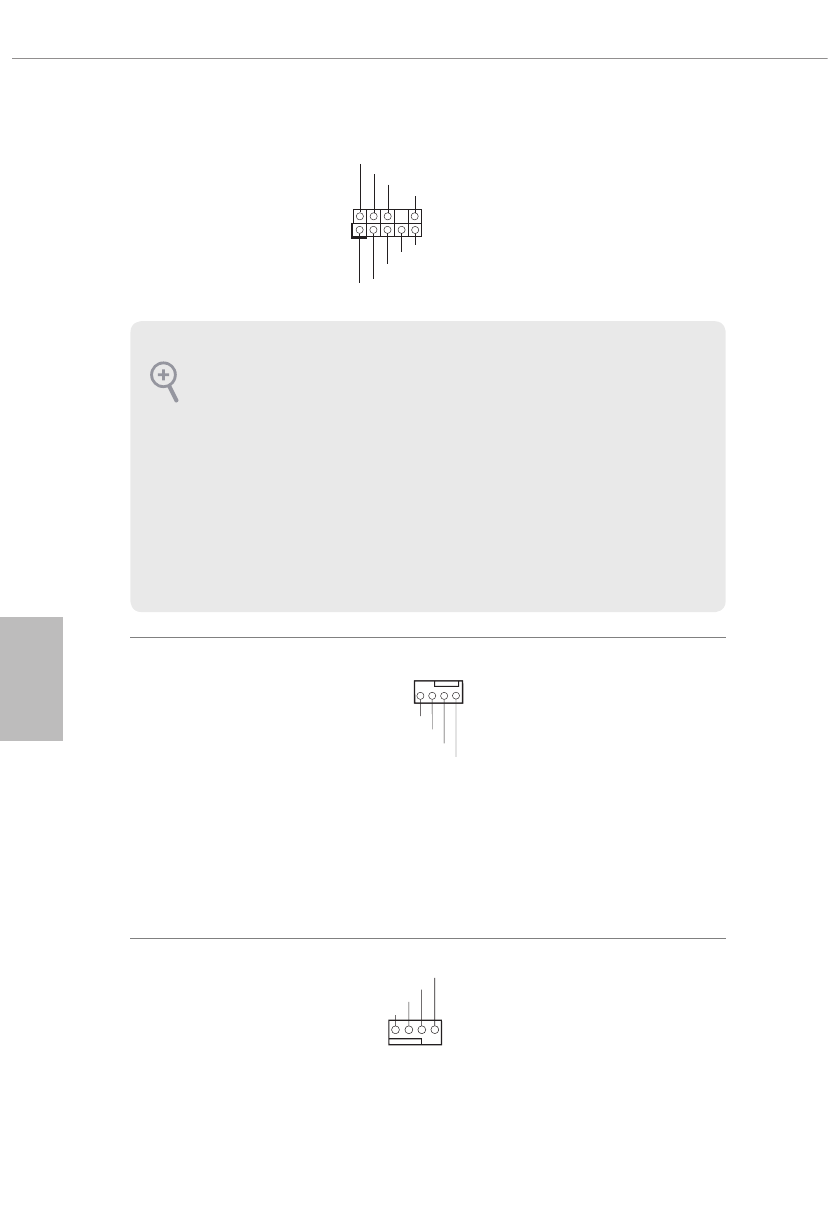

104
Por
tuguês
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 24)
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
Chassis / Conectores da
ventoinha de bomba de água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 19)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 26)
(CHA_FAN3/WP de 4
pinos)
(ver p.1, N.º 18)
Esta placa mãe fornece três
conectores do chassi de refriger-
ação a água de 4 pinos. Se você
pretende conectar um ventilador
de refrigeração a água de chassis
de 3 pinos, por favor, conecte-o
ao Pino 1-3.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 2)
Esta placa mãe inclui um conec-
tor de ventilador da CPU (Ven-
tilador silencioso) de 4 pinos.
Se você pretende conectar um
ventilador da CPU de 3 pinos,
por favor, conecte-o ao Pino 1-3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no
manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo
com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los
ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e
ajuste o “Volume de gravação”.
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
