ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предохранители
Невозможность запуска двигателя, а также иные неполадки в элек-
трической системе, могут указывать на выход из строя плавкого
предохранителя. Выявите и устраните короткое замыкание цепей,
которое привело к выходу из строя предохранителя.
Блок предохранителей расположен под сиденьем. Запасные предо-
хранители поставляются в монтажном блоке.
Предохранитель
Функция
20A
Передние фары, задние фары
20A
Полный привод AWD
20A
Аксессуары: выключатель лебедки, розетки 12В
10A
Топливный насос
20A
Электронное управление двигателем, запуск
30A
Управление двигателем
30A
EPS (поставляется отдельно)
10A
Цепь постоянного питания транспортного средства
15A
Предохранитель вентилятора - автомат

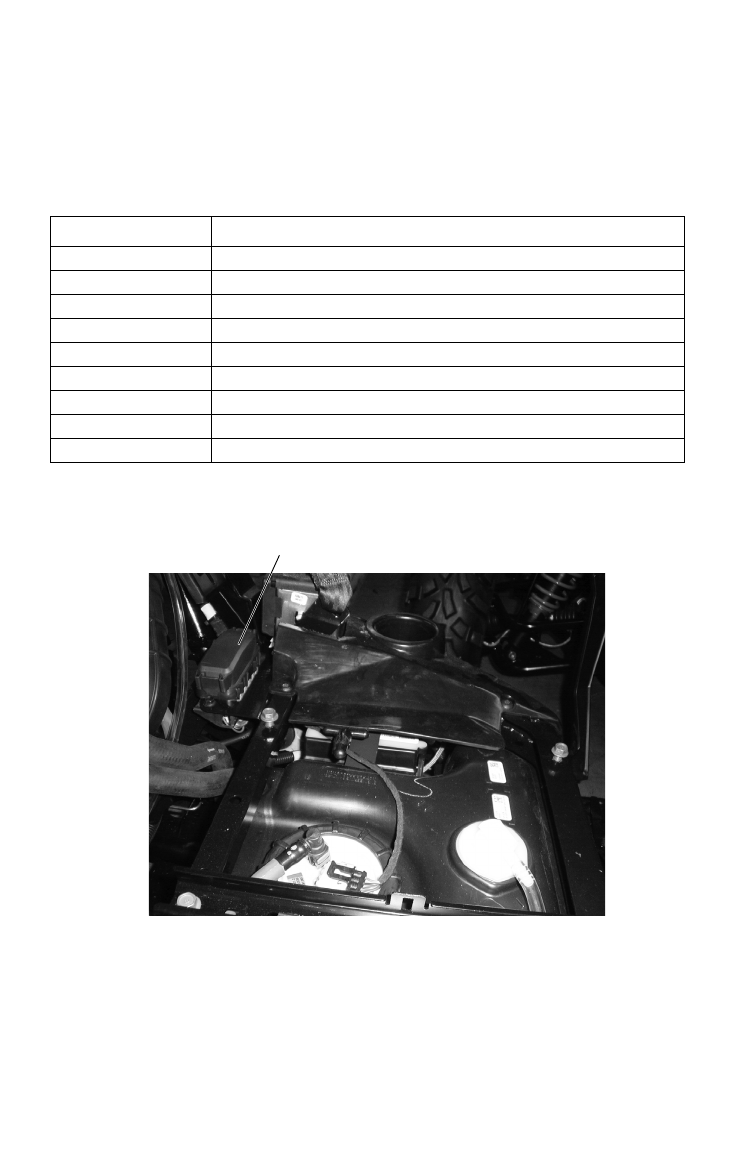

Блок предохранителей
