26

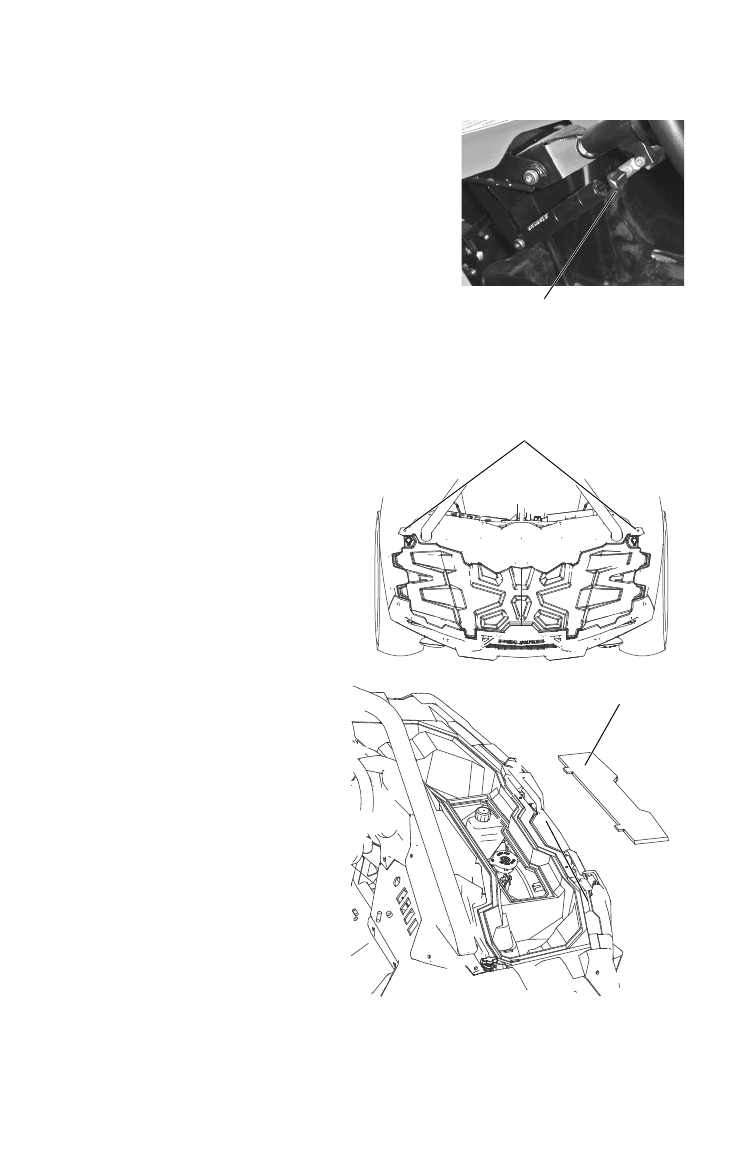

ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Руль
Рулевая колонка может регулироваться в
вертикальном положении для удобства
водителя.
Для регулировки руля нажмите и удержи-
вайте регулировочный рычаг, отрегули-
руйте руль, затем отпустите
регулировочный рычаг. Отпустите регули-
ровочный рычаг после установки руля в
нужное положение.
Убедитесь, что положение рулевого колеса
не препятствует правильной работе педали тормоза, педали газа и
всех других элементов управления.
Крышка воздушного
короба
Для доступа к крышке радиа-
тора, расширительному бачку
охлаждающей жидкости и
бачку главного тормозного
цилиндра снимите крышку
переднего короба и панель
доступа.
1. Поверните крепления
крышки короба на 1/4
оборота.
2. Поднимите задний край
крышки короба.
3. С помощью плоскогубцев
из набора инструментов
снимите два (2) элемента
крепления с панели
доступа. Снимите панель
доступа.
Регулировочный
рычаг
Крепления крышки
Панель доступа
