110
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система привода дроссельной заслонки
Регулировка свободного хода педали газа
ПРИМЕЧАНИЕ:
Обороты холостого хода двигателя устанавливаются про-
изводителем и не требуют регулировки. Никогда не пытайтесь
отрегулировать обороты холостого хода путем изменения сво-
бодного хода педали газа. При рабочей температуре обороты
холостого хода должны составлять 1250 +/- 50 RPM. При ухудше-
нии качества холостого хода обратитесь к дилеру Polaris для
регулировки.
1. Включите парковочную передачу.
2. Нажмите на педаль тормоза. Запустите двигатель. Дайте ему
как следует прогреться.
3. Измерьте ход педали акселератора до начала нарастания оборо-
тов двигателя. Свободный ход должен быть в пределах 1.5–3.0
мм
4. Снимите сиденье. Сни-
мите заднюю панель.
См. стр. 28.

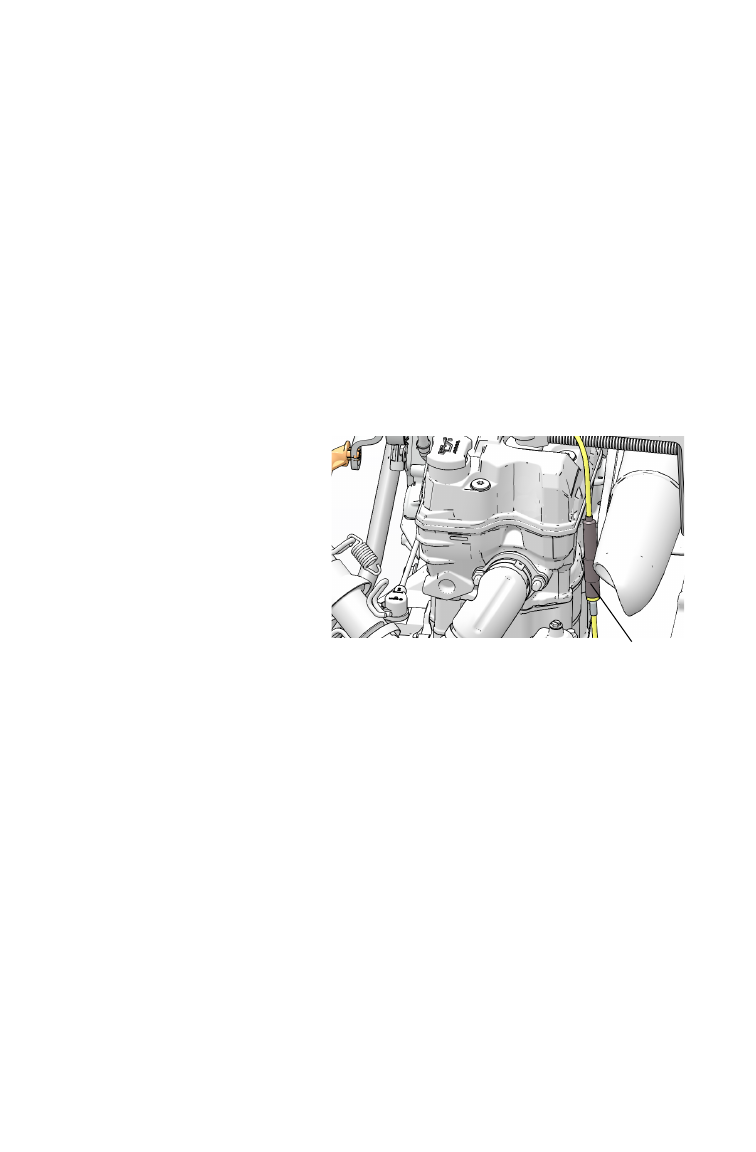

5. Регулировка длины
троса привода дрос-
сельной заслонки про-
изводится около
клапанной крышки дви-
гателя.
6. Сдвиньте оболочку с
регулятора троса.
7. Ослабьте регулировочную контргайку.
8. Перемещайте регулятор, пока не будет достигнут свободный
ход педали 1.5-3 мм. См. стр. 109. При регулировке немного
нажимайте и отпускайте педаль акселератора.
9. Затяните контргайку.
10. Нанесите небольшое количество смазки под оболочку и пере-
местите оболочку на ее изначальное положение.
Регулировка тросика привода
акселератора
