ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Трансмиссия (Главная коробка передач)
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указываемыми в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 81. За информацией по
рекомендованному маслу и спецификациями, обратитесь к таблице
спецификаций элементов трансмиссии на стр. 96.
Проверка уровня
Заливная пробка расположена на зад-
ней части редуктора. Поддерживайте
уровень масла по кромку заливного
отверстия.
1. Расположите технику на ровной
поверхности.
2. Снимите заливную пробку. Про-
верьте уровень жидкости.
3. Долейте масло по кромку залив-
ного отверстия. Не переливайте.
4. Установите заливную пробку.
Затяните в соответствии со спе-
цификацией.
Замена жидкости

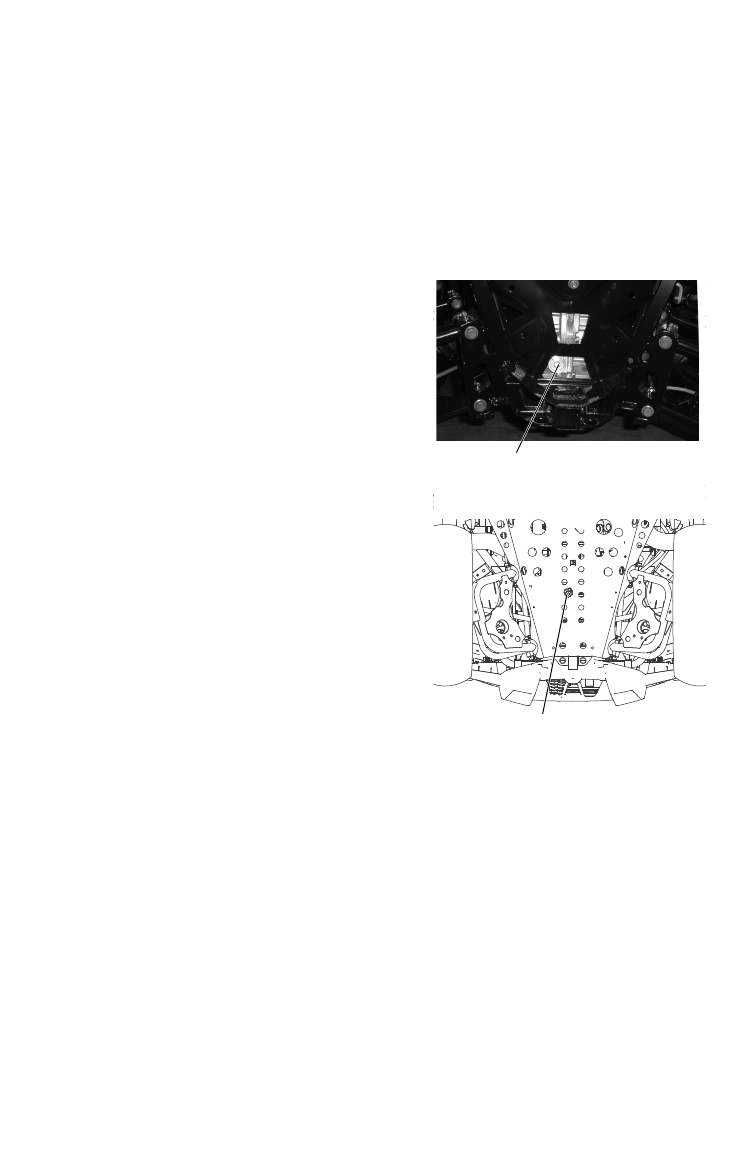

Сливная пробка расположена на дне
редуктора между задними колесами.
В защите днища предусмотрено спе-
циальное отверстие для доступа к
сливной пробке.
1. Снимите заливную пробку.
2. Расположите емкость для использованного масла под сливной
пробкой. Снимите сливную пробку. Полностью слейте масло.
3. Очистите и установите сливную пробку. Установите сливную
пробку с новой прокладкой. Затяните в соответствии со специ-
фикацией.
4. Долейте масло по кромку заливного отверстия. Не переливайте.
5. Установите заливную пробку. Затяните в соответствии со спе-
цификацией.
6. Проверьте отсутствие утечек. Правильно утилизируйте слитое
масло.
Заливная пробка
Сливная пробка
(между задними шинами)
