109
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система привода дроссельной заслонки
Пренебрежение проверкой и своевременным техническим обслуживанием
дроссельной заслонки может привести к заклиниванию рычага акселера-
тора во время движения.
Эксплуатация транспортного средства с неисправным приводом дроссель-
ной заслонки ЗАПРЕЩЕНА.
При неисправности привода дроссельной заслонки немедленно обрати-
тесь к дилеру для проведения ремонта.
Перед запуском двигателя, проверяйте свободно ли движется и возвраща-
ется ли в исходное положение рычаг акселератора.

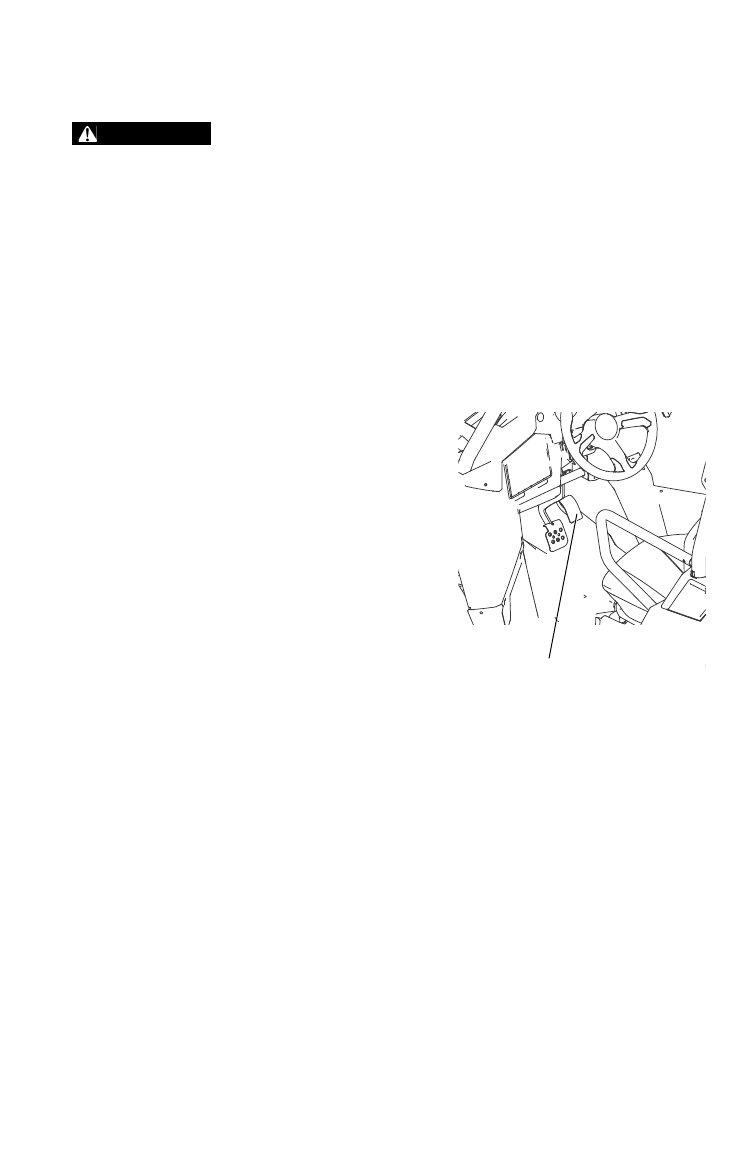

Свободный ход педали акселератора
Чрезмерный свободный ход педали
акселератора из-за растяжения троса
или неправильной регулировки вызы-
вает задержку отклика дросселя, осо-
бенно на малых оборотах двигателя.
Дроссельная заслонка может также не
открываться полностью. При отсутст-
вии свободного хода педали, возможны
сложности с управлением, а обороты
холостого хода могут быть неверными.
Проверяйте и смазывайте все компо-
ненты через интервалы, указанные в
регламенте ТО, стр. 81. Отрегулируйте
при необходимости.
Проверка привода дросселя
1. Включите парковочную передачу.
2. Нажмите на педаль тормоза. Запустите двигатель. Дайте ему
как следует прогреться.
3. Измерьте ход педали акселератора до начала нарастания оборо-
тов двигателя. Свободный ход должен быть в пределах 1.5–3.0
мм
4. Регулируйте свободный ход по мере необходимости. См. стр.
ВНИМАНИЕ
Педаль газа
