106
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Воздушный фильтр
Очищайте область вокруг воздушного короба перед обслужива-
нием воздушного фильтра. Меняйте масло в соответствии с интер-
валами, указанными в таблице регламента технического
обслуживания, начинающейся на стр. 81.
1. Снимите панель доступа в кузове
2. Очищайте область вокруг воздуш-
ного короба ПЕРЕД обслужива-
нием воздушного фильтра.
3. Откройте защелки и аккуратно сни-
мите крышку воздушного короба.
4. Отпустите хомут воздушного филь-
тра и снимите фильтр.
ПРИМЕЧАНИЕ:
Попадание пыли и грязи в
воздушный короб, может приве-
сти к серьезному повреждению
двигателя. Перед установкой
нового фильтра, тщательно очи-
стите воздушный короб.
5. Проверьте воздушный короб на
предмет пыли, грязи или воды. Для
слива воды сожмите края дренаж-
ной трубки в воздушном коробе.
Тщательно очистите его и про-
трите сухой чистой ветошью.
6. Переустановите фильтр. При необ-
ходимости замените воздушный
фильтр. Не пытайтесь очищать воз-
душный фильтр. Затяните хомут.
7. Установите крышку воздушного
фильтра и закрепите ее фиксато-
рами.
8. Установите панель доступа.

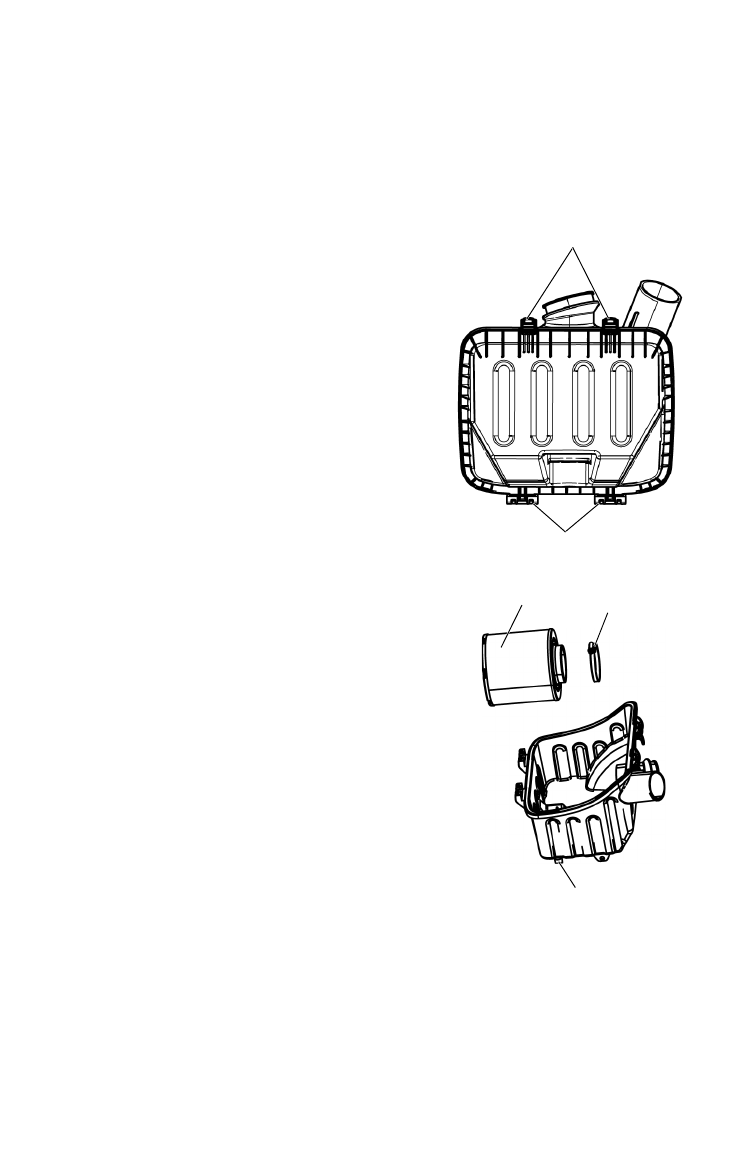

Защелки крышки (2)
Петли
Фильтр
Хомут
Дренажная трубка в
воздушном коробе
