ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Приемная часть фаркопа
Данное транспортное средство
укомплектовано приемной частью
для фаркопа. Остальное оборудова-
ние для буксировки поставляется
отдельно.
Для предотвращения повреждений
и травм всегда следуйте инструкци-
ями на стр. 66-68.
Сервисные панели
Доступ к двигателю осуществляется
через панель доступа, расположен-
ную за сиденьем. Для снятия серви-
сной панели снимите сиденье и
откройте защелки панели доступа.
Снимите заднюю панель для доступа
к воздушному коробу и свечам зажи-
гания. Еще одна сервисная панель
расположена в кузове. Чтобы снять
панель доступа, потяните ее задний
край вверх.
Доступ к радиатору/Снятие бампера
Для чистки радиатора пере-
дний бампер можно снять.
1. Снимите четыре (4) винта
типа Torx и шесть (6) пла-
стиковых заклепок.
2. Поднимите передний бам-
пер для того, чтобы снять
его.

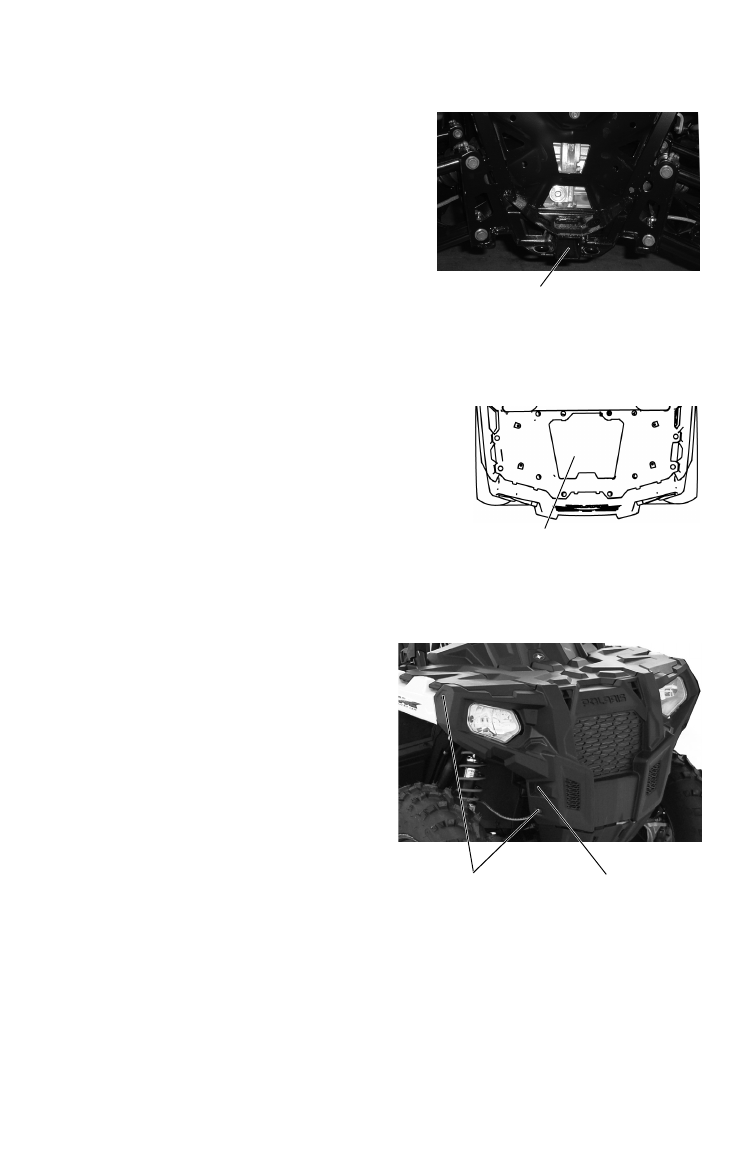

Приемник фаркопа
Задняя панель доступа к
двигателю
Винты
Заклепки
