31
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели

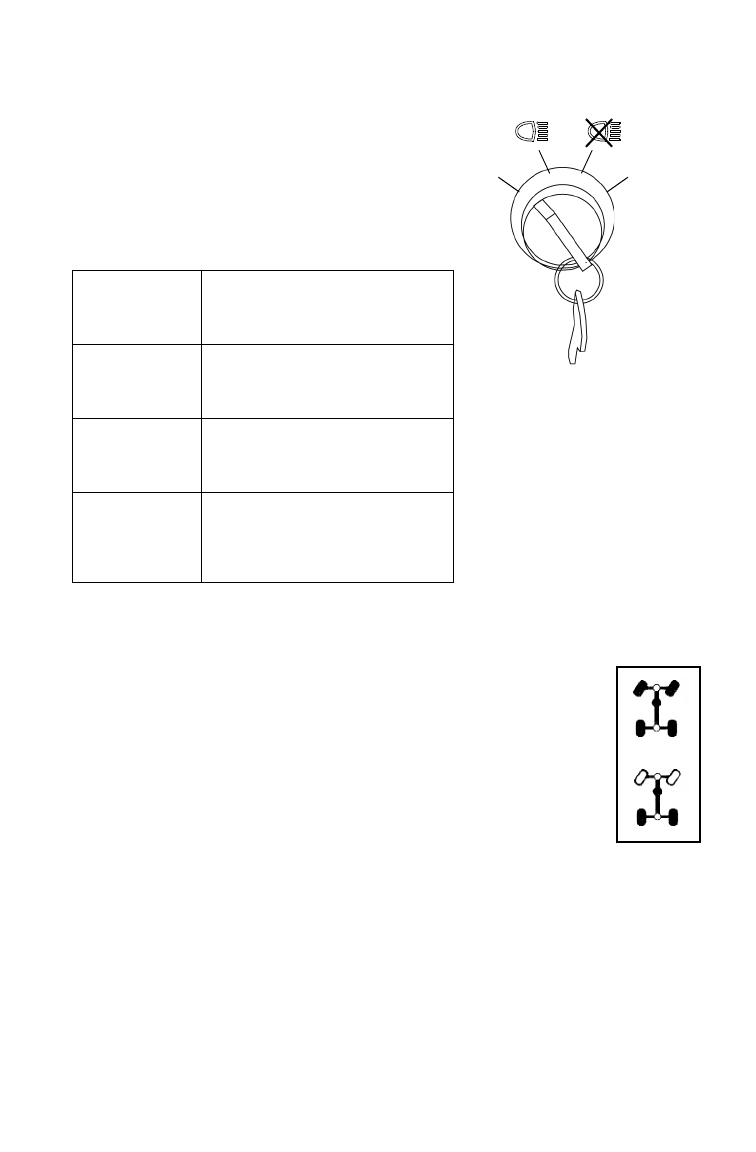

Выключатель зажигания со
шнуром безопасности
Используйте замок зажигания для запу-
ска двигателя и включения и выключе-
ния фар. Ключ можно вынуть из замка
зажигания только в положении OFF.
Выключатель системы полного привода (AWD) (при
наличии)
Переключатель системы полного привода
(AWD) имеет 2 положения:
• Полный привод (AWD)
• Задний привод (2WD).
Нажмите на верхнюю часть кнопки для вклю-
чения автоматической системы полного при-
вода (AWD). Нажмите на нижнюю часть
переключателя, для езды на заднем приводе.
См. стр. 35 с инструкциями по правильному использованию в
режиме AWD.
Источники питания 12В
Ваш мотовездеход (снегоболотоход) оснащен источником питания
12 В на приборной панели. Розетки можно использовать для под-
ключения 12В потребителей тока. Электрический разъем источ-
ника питания расположен за приборной панелью.
ВЫКЛ
(OFF)
Поверните ключ в положение
OFF для выключения
двигателя. Электросистема
обесточена.
ФАРЫ
ВКЛЮЧЕНЫ
Освещение включено.
Включено зажигание.
Электросистема
задействована.
ФАРЫ
ВЫКЛЮЧЕНЫ
Освещение выключено.
Включено зажигание.
Электросистема
задействована.
ВКЛ
(START)
Поверните ключ в положение
START для включения
электрического стартера.
Процедура запуска двигателя
указана на стр. 54.
ВЫКЛ
(OFF)
ВКЛ
(START)
AWD
2WD
