33
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Педаль тормоза
Для уменьшения скорости или оста-
новки машины нажмите педаль тормоза.
Нажмите педаль тормоза при пуске дви-
гателя.
Педаль газа
Для увеличения оборотов двигателя
нажмите педаль акселератора. Отпущен-
ную педаль пружина возвращает в
исходное положение. Перед пуском дви-
гателя всегда убеждайтесь, что педаль
акселератора нормально возвращается.
Проверьте свободный ход педали. См.
стр. 109.
Это транспортное средство оборудо-
вано системой электронного управления
дросселем (ETC), которая предназна-
чена для защиты дросселя от замерзания или заклинивания. В слу-
чае, если тросик привода дросселя зависает в положении
открытого дросселя, мощность двигателя будет ограничена.

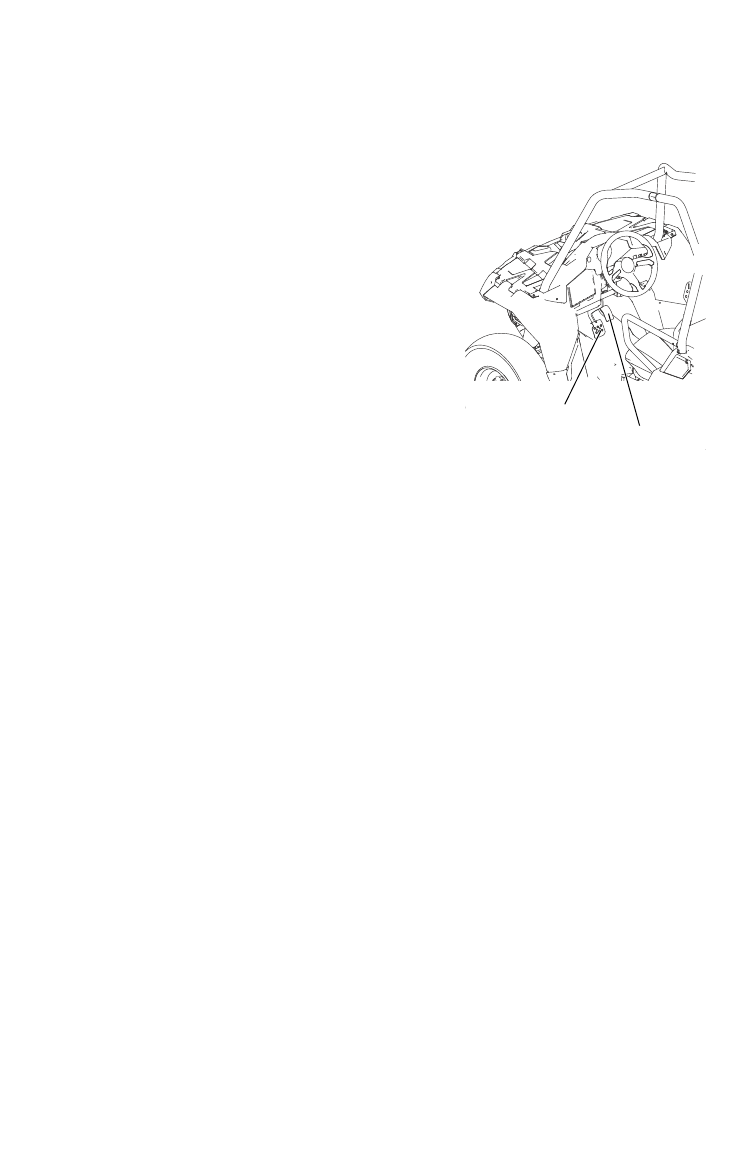

Педаль
газа
Педаль
тормоза
