36
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

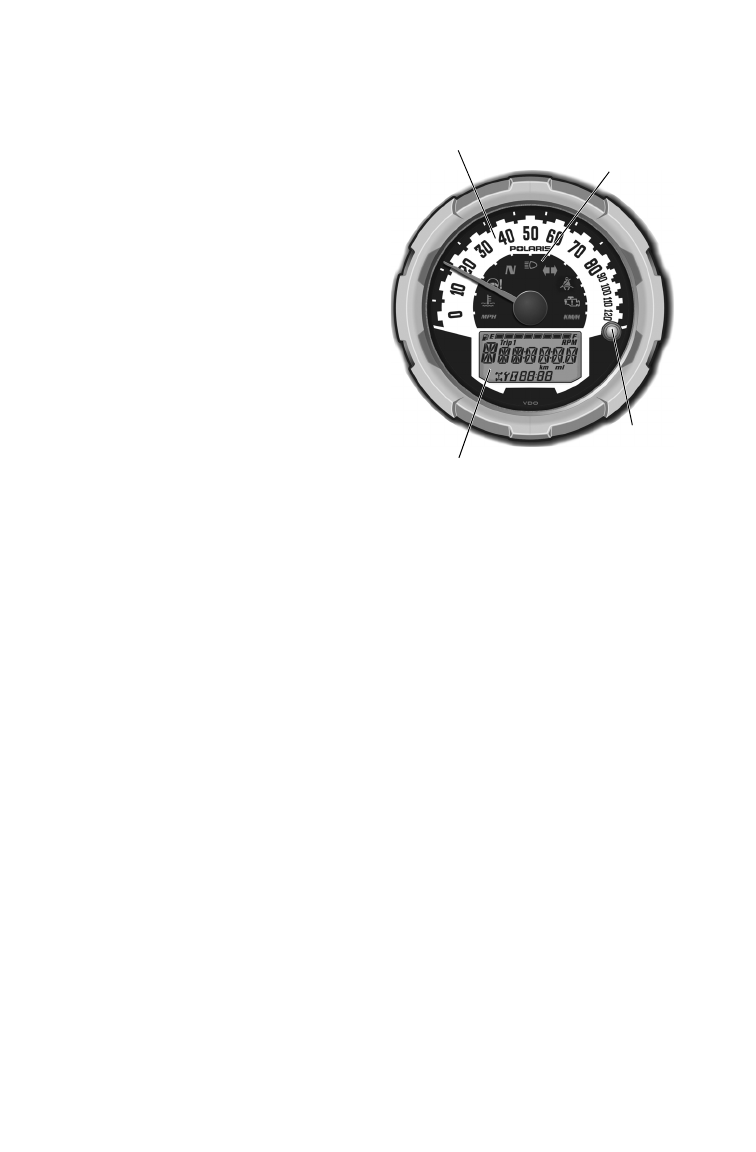

Цифровой прибор
Струя воды под высоким давле-
нием может повредить некото-
рые детали транспортного
средства. Мойте транспортное
средство вручную с использова-
нием слабого мыльного рас-
твора. Не используйте
спиртосодежащие продукты для
очистки цифрового прибора.
Избегайте попадания агрессив-
ных химических веществ и аэро-
золей на поверхность приборов.
Спидометр
Спидометр сообщает текущую
скорость мотовездехода (снего-
болотохода) в милях в час
(MPH) или километрах в час
(km/h). См. стр. 40.
Кнопка MODE
Используйте кнопку MODE для переключения между режимами
дисплея. См. стр. 40.
Информационный
центр
Спидометр
Контрольные
лампы
Кнопка
MODE
