34
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

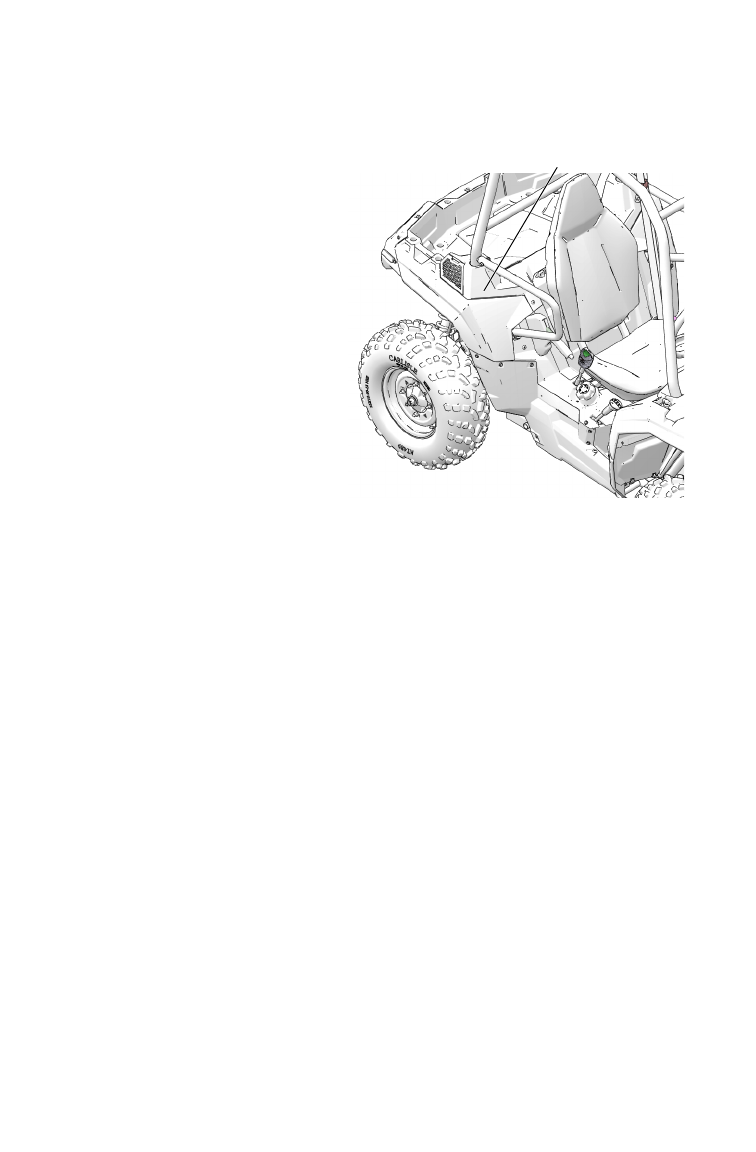

Защитные дуги (ROPS)
Защитные дуги (ROPS) на
данном транспортном сред-
стве соответствуют стан-
дарту OSHA 1928.53 по
требованиям безопасности
при перевороте. Обращай-
тесь к вашему дилеру
POLARIS для тщательной
проверки дуг ROPS после
возможного их повреждения.
Ни
одно
устройство
не
может
гарантировать
пол
-
ной
безопасности
при
пере
-
вороте
.
При использовании
ремней безопасности, защит-
ных сеток или дверей защит-
ные дуги (ROSP) снижают
вероятность выброса из
транспортного средства.
Всегда следуйте всем правилам относительно переворота, приве-
денным в данном Руководстве.
ВНИМАНИЕ!
Переворот транспортного средства может привести к серьез-
ной травме или смерти. Не допускайте переворотов транспортного сред-
ства.
Наклейка ROPS
(на задней части кабины)
