ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло двигателя
Замена масла и фильтра (325)
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указанными в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 81. При замене масла
необходимо заменять масляный фильтр.
Сливная пробка расположена в
нижней части картера.
1. Расположите технику на
ровной поверхности.
Включите парковочную
передачу. Нажмите на
педаль тормоза.
2. Запустите двигатель.
Дайте ему поработать 2
минуты на холостых обо-
ротах. Выключите двига-
тель.
3. Очистите область вокруг
сливной пробки.
ПРЕДОСТЕРЕЖЕНИЕ!
Горячее
масло может вызвать ожоги. Не
допускайте контакт с горячим
маслом.
4. Установите емкость для
сбора масла под масля-
ную пробку.
5. Полностью слейте масло.
6. Установите новое уплотне-
ние.
Подсказка:
Уплотняющие повер-
хности сливной пробки и
коробки передач должны
быть чистыми, без задиров,
вмятин или царапин.
7. Установите сливную пробку. Затяните моментом 14.5-17.5 Нм.

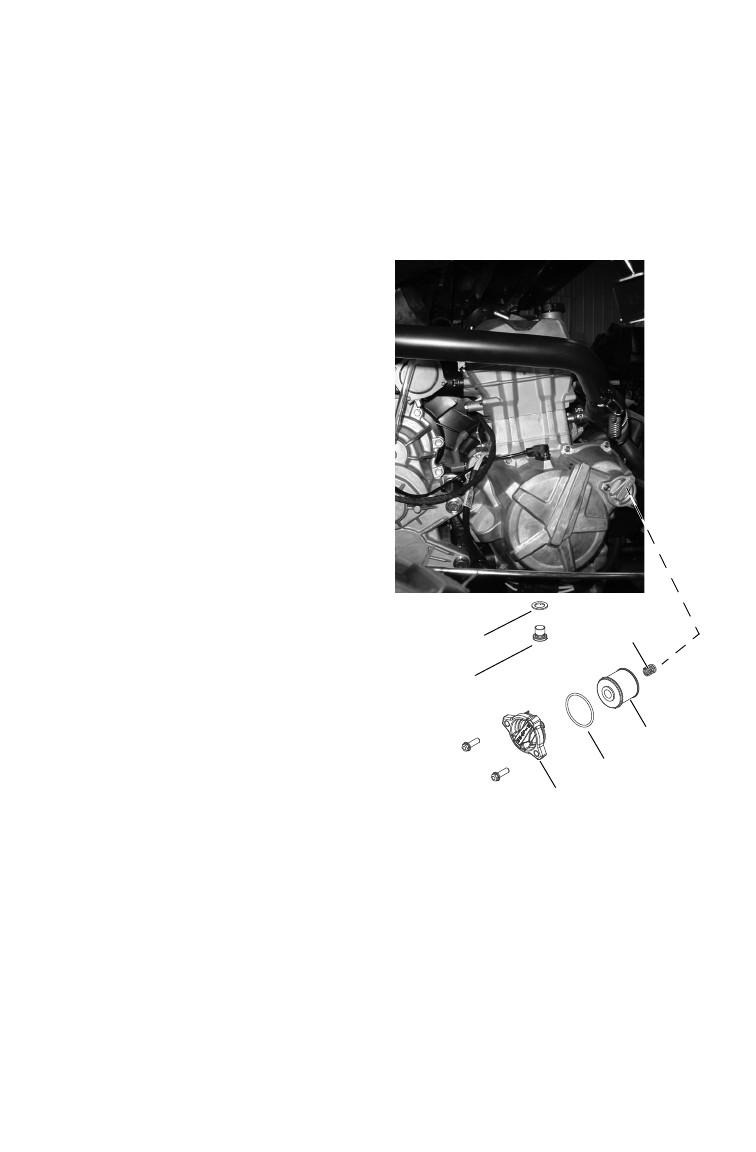

Пружина
Фильтр
Уплотнительная
прокладка
Сливная
пробка
Кольцо
Крышка фильтра
