88
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло двигателя
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указанными в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 81. Используйте только
рекомендованное масло. См. стр. 87.
ПРИМЕЧАНИЕ:
Попадание грязи или пыли в двигатель можем привести к
серьезным повреждениям. Очищайте область вокруг щупа для
проверки масла перед его снятием.

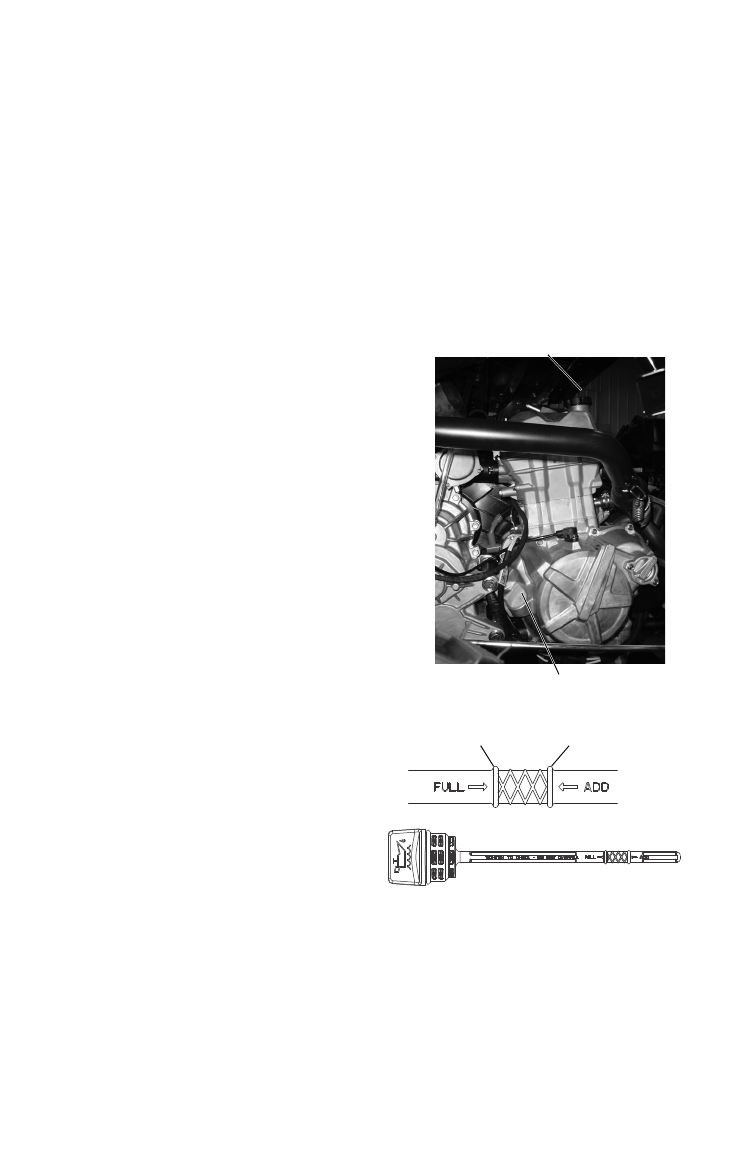

Проверка уровня масла (325)
Масляный щуп для проверки
уровня масла расположен в
нижней части двигателя за сиде-
ньем. Доступ осуществляется из-
под правой задней колесной арки.
Выньте щуп и проверьте уровень
масла; при необходимости
добавьте масло. Дополнительное
заливное отверстие находится на
верхней части двигателя. Долейте
масло через отверстие для щупа
двигателя или верхнее заливное
отверстие. Доступ к верхнему
заливному отверстию осуществ-
ляется через панель доступа в
кузове.
1. Расположите технику на ров-
ной поверхности.
2. Включите парковочную пере-
дачу.
3. Очищайте область вокруг
щупа для проверки масла
перед его снятием. Выньте
щуп. Вытрите щуп чистой
тканью.
4. Установите и затяните щуп.
5. Вывинтите щуп и считайте
уровень масла.
6. Долейте рекомендованное масло при необходимости. Поддер-
живайте уровень между метками. Не переливайте.
7. Установите и затяните щуп.
Масляный щуп
(проверка/доливка)
Верхняя заливная пробка
моторного масла
Максимум
Минимум
