  Intake and exhaust systems

(see intake and exhaust terminals instructions)

The MINI EOLO boiler is designed to be connected to the

special  snap-fit  intake/exhaust  pipes  and  can  be  installed

indoors  or  outdoors  (in  a  partially  protected  place)  in  the

following configurations:

Outdoor

(in a partially protected place)

:

-  with  an  open  chamber  and  fan-assisted  circulation  with

direct  intake  using  an  appropriate  top  cover  kit  (optional)

mandatory;

-  with a sealed chamber and fan-assisted circulation (type C)

using the vertical or horizontal concentric kits, keeping the

lateral plugs without the obligation to use the top cover kit.

Indoor:

-  open chamber and fan-assisted circulation (type B

22

) using

an appropriate top cover kit (optional) mandatory;

-  with  sealed  chamber  and  fan-assisted  circulation  (type  C)

using the vertical or horizontal concentric kits or the Ø 80/80

separator kit.

As  for  head  losses  relative  to  each  accessory,  the  various

combinations  and  use  of  the  diaphragms  to  be  installed

according  to  the  length  of  the  pipes,

see  the  instructions

relative  to  the  intake  and  exhaust  terminals

(boiler

instruction manual).

Accessory fitting (bends, extensions, terminals) is the push-fitting

type and sealing is assured by relevant silicon lip seals.

Configuration with sealed chamber and fan-

assisted circulation with direct intake (type

C) for installation outdoors in a partially

protected place

(see figure at the side)

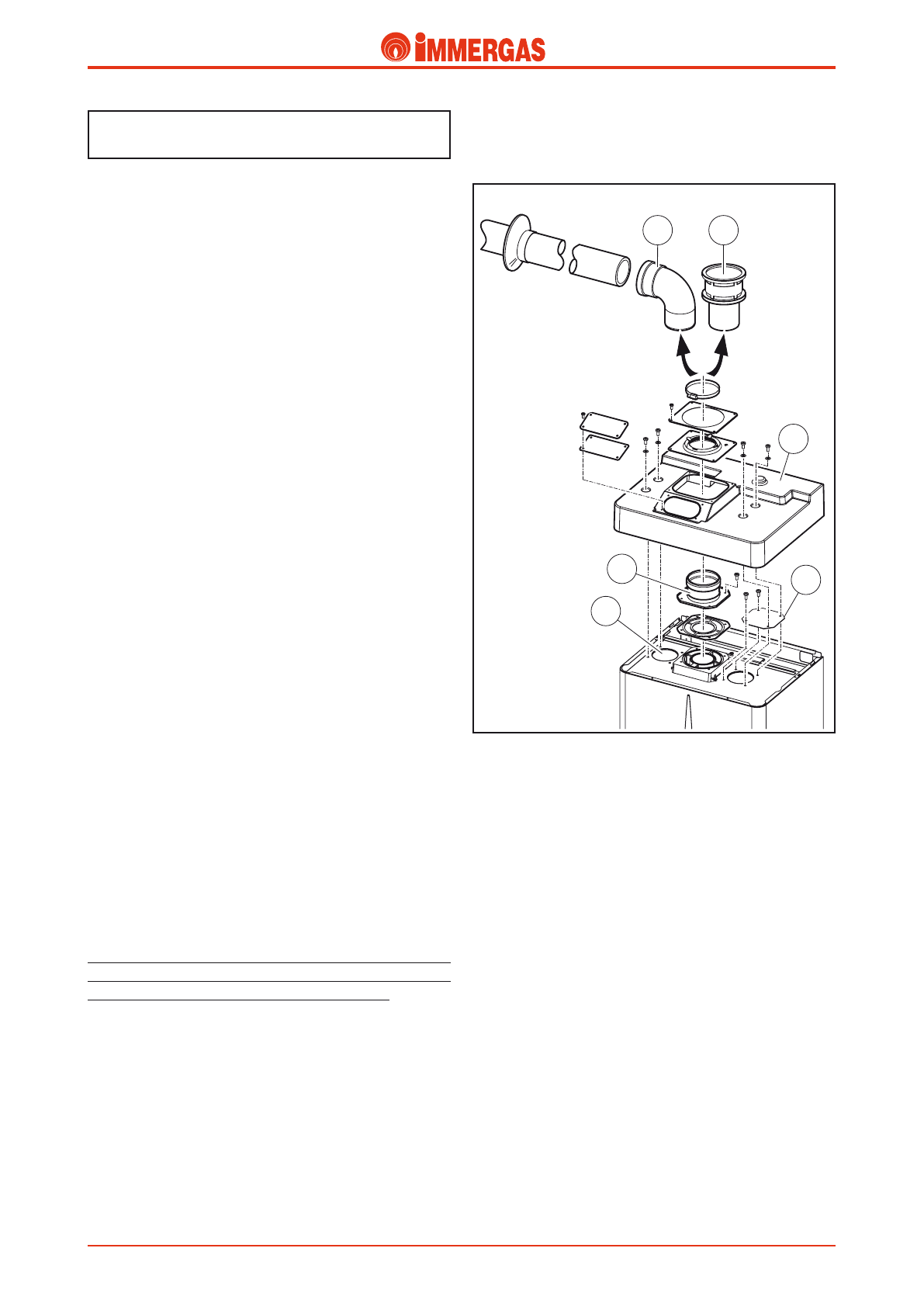

Using a relevant cover (1) to position on the upper part of the

sealed chamber, it is possible to install the boiler outdoors in

partially protected places.

Intake

Assembly of the cover (1) envisions the removal of two plugs

(3) positioned to close the holes present in the upper part of

the sealed chamber.

Combustion  air  intake  takes  place  directly  from  the

environment, making use of the free space between the lower

part of the cover (1) and the upper part of the boiler.

N.B.:

 in the EOLO 28 version it is essential to cover the right

intake hole; vice versa, in the EOLO 24 version it is necessary

to cover the left hole with the designated plate (4).

Exhaust

The 80 mm diameter exhaust pipe fitting is obtained using the

flange (2) used in the divided systems.

The use of relevant accessories allows horizontal (A) or vertical

(B) exhaust.

To  prevent  condensate  problems,  the  exhaust  pipe  must  be

limited

to 5 straight metres for normal pipes and 12 straight

metres for insulated pipes.

The maximum length allowed is 12 straight metres.

N.B.:

 To  allow  the  boiler  to  operate  correctly  with  this  kit,

it is necessary to install a special diaphragm on the outlet of

the  sealed  chamber  and  before  the  exhaust  pipe

(see  boiler

instruction manual).

Configuration with open chamber and fan-

assisted circulation (type B

22

) for indoor

installation

(see figure above)

.

The previously-described cover kit is used.

By removing the lateral plugs on the sealed chamber, air intake

takes  place  directly  in  the  environment  where  the  boiler  is

installed.

Flue  exhaust  takes  place  through  the  specific  pipes  with

diameter of 80 in an individual flue or directly to the outside.
