20

STMiE3E ed 09/11

MINI EOLO 3 E

Technical Documentation

Technical Documentation

1

1

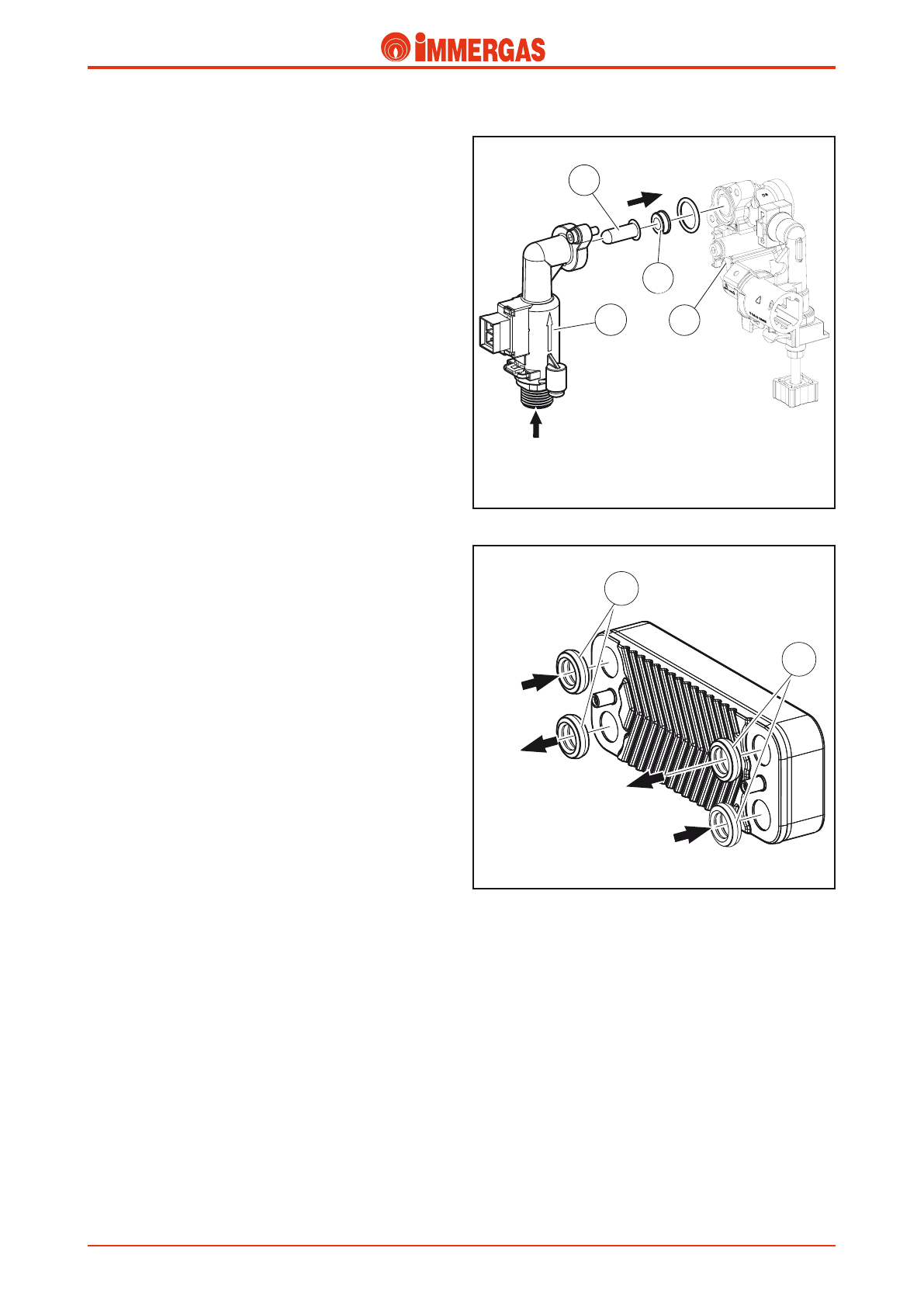

DHW flow switch (2)

With respect to drawing DHW with a flow rate of at least 1.5

l/min and a dynamic pressure of 0.3 bar, the flow switch (1)

enables the boiler functioning in DHW mode.

This  takes  place  by  means  of  a  magnet  which,  lifting  when

it  is  hit  by  the  flow  of  domestic  cold  water,  approaches  an

electric  contact  (reed  relay)  and  causes  shifting  due  to  the

magnetic effect.

The  closure  of  the  contact,  which  is  positioned  outside  the

pipe where the water passes, allows the integrated modulation

P.C.B. to start the DHW priority function mode.

It is made up from two parts (one in brass and one in plastic)

that are coupled and locked with a pin.

A filter (2) is lodged inside of it.

It is attached with two screws to the body of the DHW inlet

(4), which, in turn, the system filling group is connected to.

A (2 bar) 7.1 l/min flow rate limiter (3) is inserted at the flow

switch outlet for model 24, 9.2 l/min (2 bar) for model 28.

DHW heat exchanger

This  is  a  water-water  heat  exchanger  composed  of  stainless

steel  plates  laid  one  on  top  of  the  other,  12  (for  model  24),

14 (for model 28) where the water from the boiler circuit and

domestic cold water flows over their surfaces, against the flow,

and where the heat exchange occurs between the two liquids.

The hydraulic coupling is obtained by using four gasket seals

(1) that allow it to be connected directly to the domestic water

inlet body and domestic water outlet body.

Domestic cold

water inlet

Flow

circuit

primary

Return

circuit

primary

Output

water

hot

domestic

water

Inlet

water

cold

domestic water

1

2

3

4
