16

STMiE3E ed 09/11

MINI EOLO 3 E

Technical Documentation

Technical Documentation

FLOW

HEAT EXCHANGER

FLOW

SYSTEM

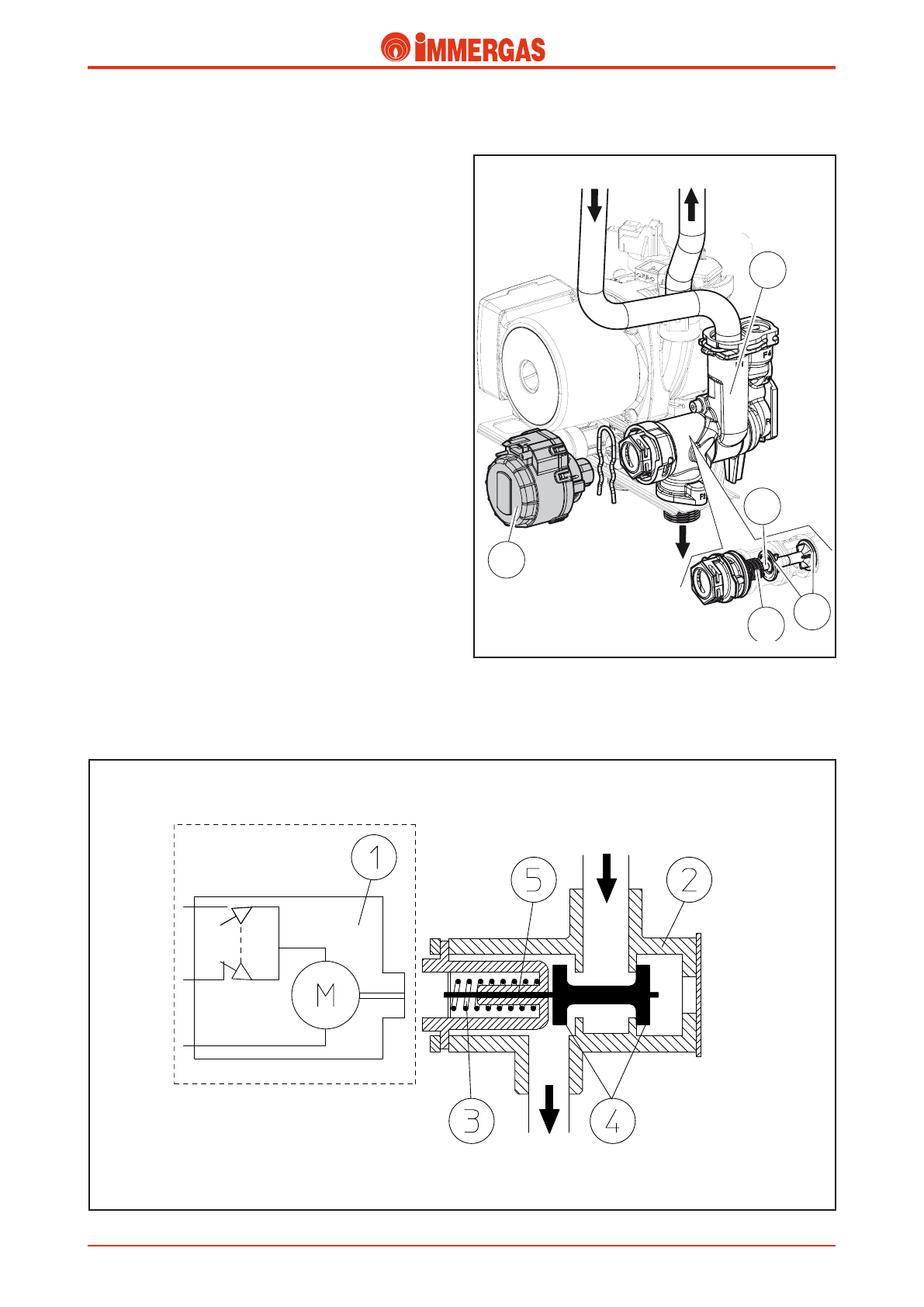

Motorised 3-way valve

(optional)

 for heating

only systems

This  is  composed  of  an  electric  motor  (1)  connected  to  the

three-way group (2) with a clip.

Based on the request (DHW or CH), the three-way valve allows

boiler water to enter the heating system or the DHW exchanger

(Separate 80, 105, 120, 200 and 300 litre storage tank unit).

This depends on the position of the shutter (4) which closes

the  passage  to  the  system  and  at  the  same  time  opens  the

passage to the DHW heat exchanger (DHW position), or vice

versa (CH position).

The shutter (4) is moved into both positions by powering the

motor (1) (optional) that causes it to move as needed.

The hydraulic part is made of a group built with composite

material (2).

To mount the electric motor (1) push it inside the body of the

three-way valve and block it with the designated clip.

Heating only operation

The  counter  spring  (3)  of  the  shutter  (4)  is  not  compressed

(heating  position),  keeping  the  passage  towards  the  system

flow open.

Both the spring (3) and the shutter (4) are situated inside the

body of the 3-way cartridge made from composite material (2).

CH  and  DHW  mode

(by  using  the  optional  motorised

3-way valve)

The  operation  is  conducted  in  the  same  way  for  combined

boilers (see operation in the previous pages).

Flow

Heat exchanger

Return

Heat exchanger

1

2

5

4

3

Flow

system
