13

STMiE3E ed 09/11

MINI EOLO 3 E

Technical Documentation

Technical Documentation

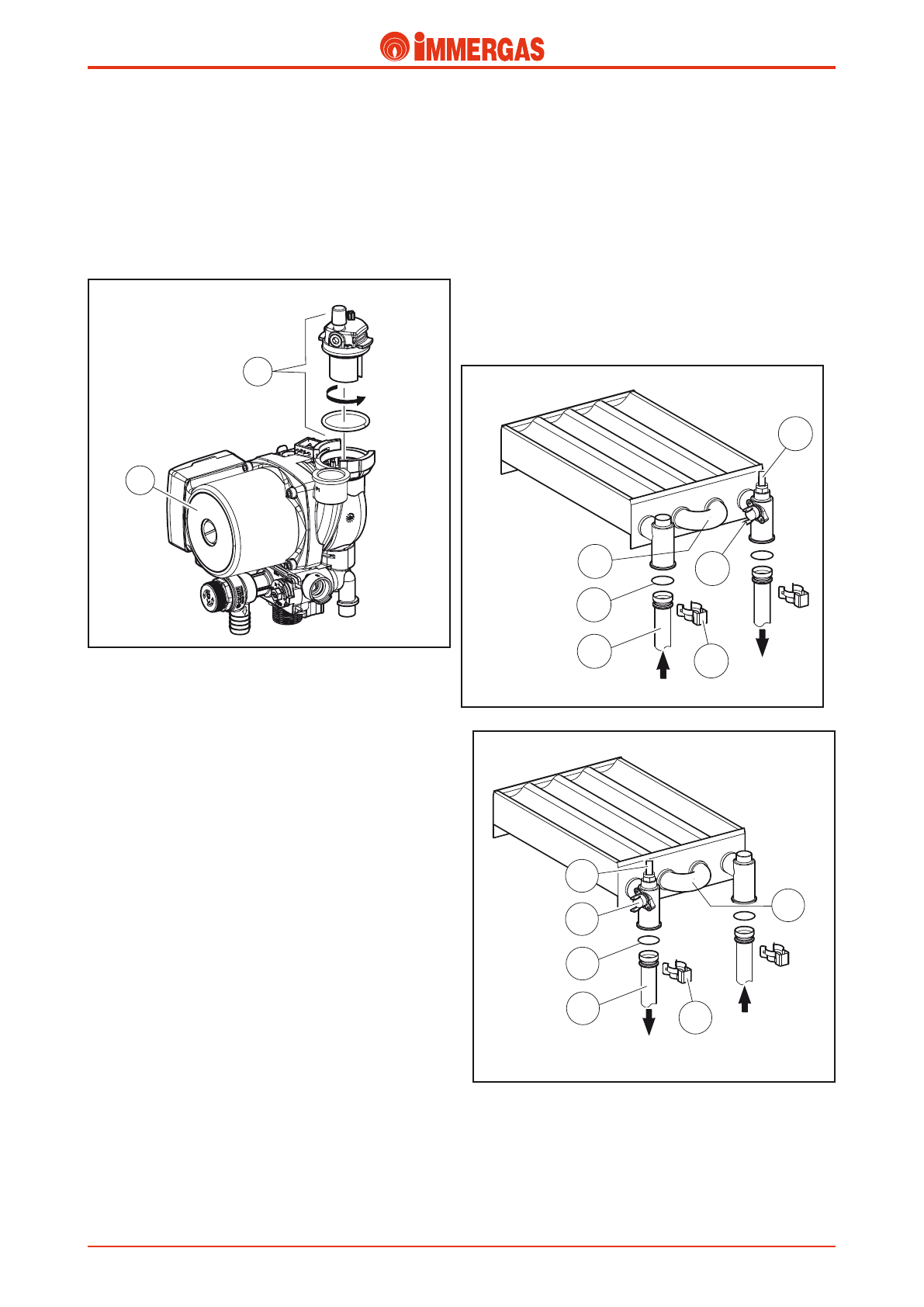

Boiler pump (1)

Operates on the primary circuit return. It is part of the pump

body unit made with composite material.

There is a seat built into the body where the automatic air

vent valve (2) is housed with an O-ring sealing.

To remove the air vent valve from the pump body, turn the

valve counter-clockwise by a quarter turn.

Primary Exchanger (1)

This is a lamellar water-gas heat exchanger with bronze pipes

and  fins  that  have  the  central  heating  flow  NTC  probe  (6)

and the overheating safety thermostat (2) positioned on their

outlet (flow).

The four pipes that it is made of are connected in series (1).

It is connected to the pump flow and to the primary circuit

flow  using  push-fitting  pipes  (3)  with  O-ring  seal  (5)  and

locked with clips (4).

The  heat  exchangers  for  versions  24  and  28  differ  in  their

number of fins (86 fins in version 24) (89 fins in version 28),

and also for the different arrangement for flow and return (see

picture below).

1

3

4

5

2

6

Flow

Return

1

3

4

5

2

6

MINI EOLO 24 - X 24

Flow

Return

MINI EOLO 28

1

2
