5. CARATTERISTICHE E DATI TECNICI

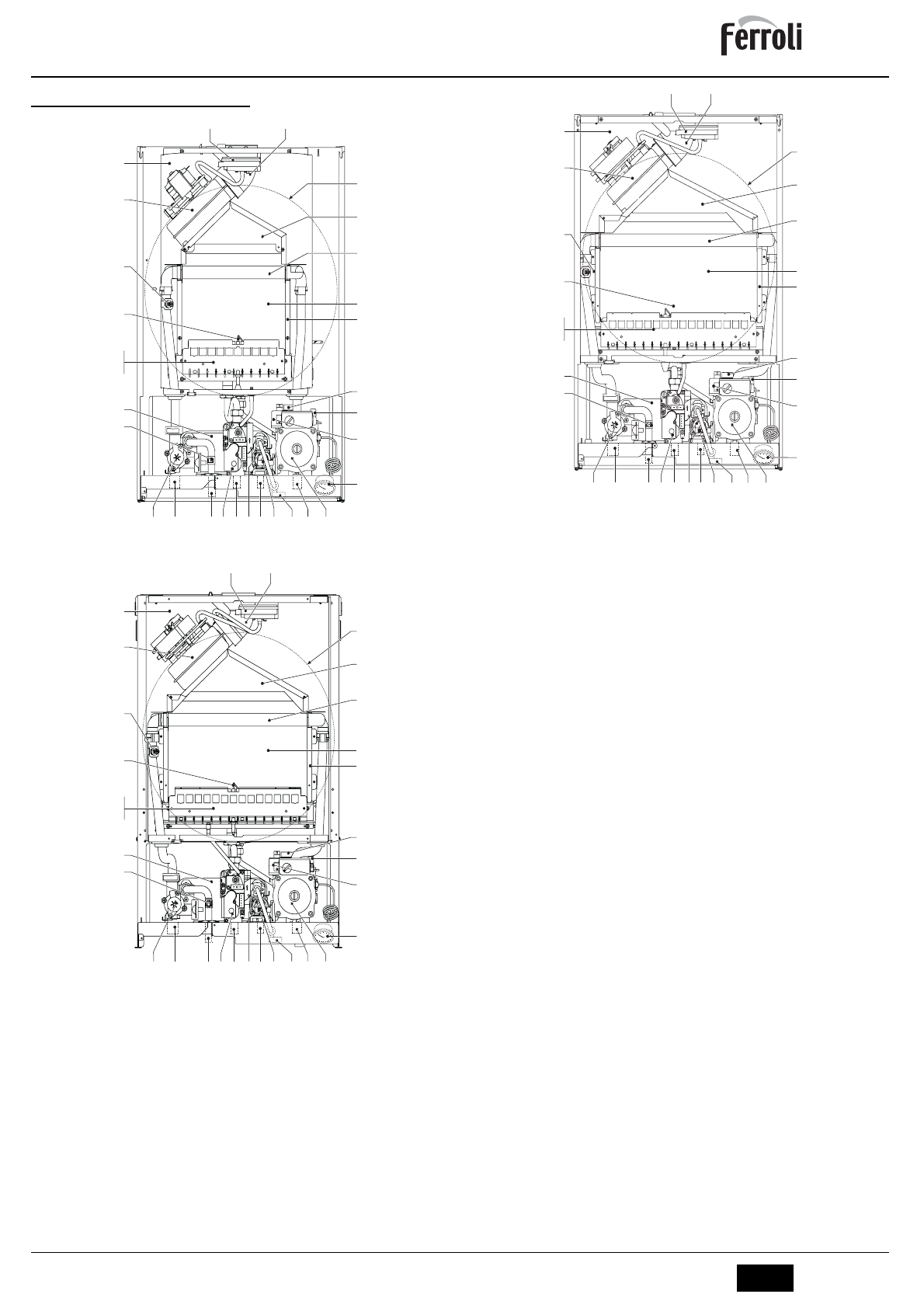

5.1 Vista generale e componenti principali
fig. 30 - Vista generale DIVAtop MICRO F 24
fig. 31 - Vista generale DIVAtop MICRO F 32
fig. 32 - Vista generale DIVAtop MICRO F 37
Legenda figure cap. 5
5
Camera stagna
7
Entrata gas
8
Uscita acqua sanitaria
9
Entrata acqua sanitaria
10
Mandata impianto
11
Ritorno impianto
14
Valvola di sicurezza
16
Ventilatore
19
Camera combustione
20
Gruppo bruciatori
26
Isolante camera di combustione
27
Scambiatore in rame
28
Collettore fumi
29
Collettore uscita fumi
32
Circolatore riscaldamento
36
Sfiato aria automatico
37
Filtro entrata acqua
39
Regolatore di portata
42
Sensore di temperatura sanitaria
44
Valvola gas
47
Modureg
56
LVaso di espansione
72
Termostato ambiente
73
Termostato antigelo (opzionale)
74
Rubinetto di riempimento impianto
81
Elettrodo d’accensione/rilevazione
95
Valvola deviatrice
136
Flussometro
138
Sonda esterna
139
Cronocomando remoto (OpenTherm)
145
Manometro
194
Scambiatore
241
By-pass automatico
246
Trasduttore di pressione
278
Sensore doppio (Sicurezza + Riscaldamento)
288
Kit antigelo (opzionale per installazione all’esterno)
297
Trasduttore di pressione aria
