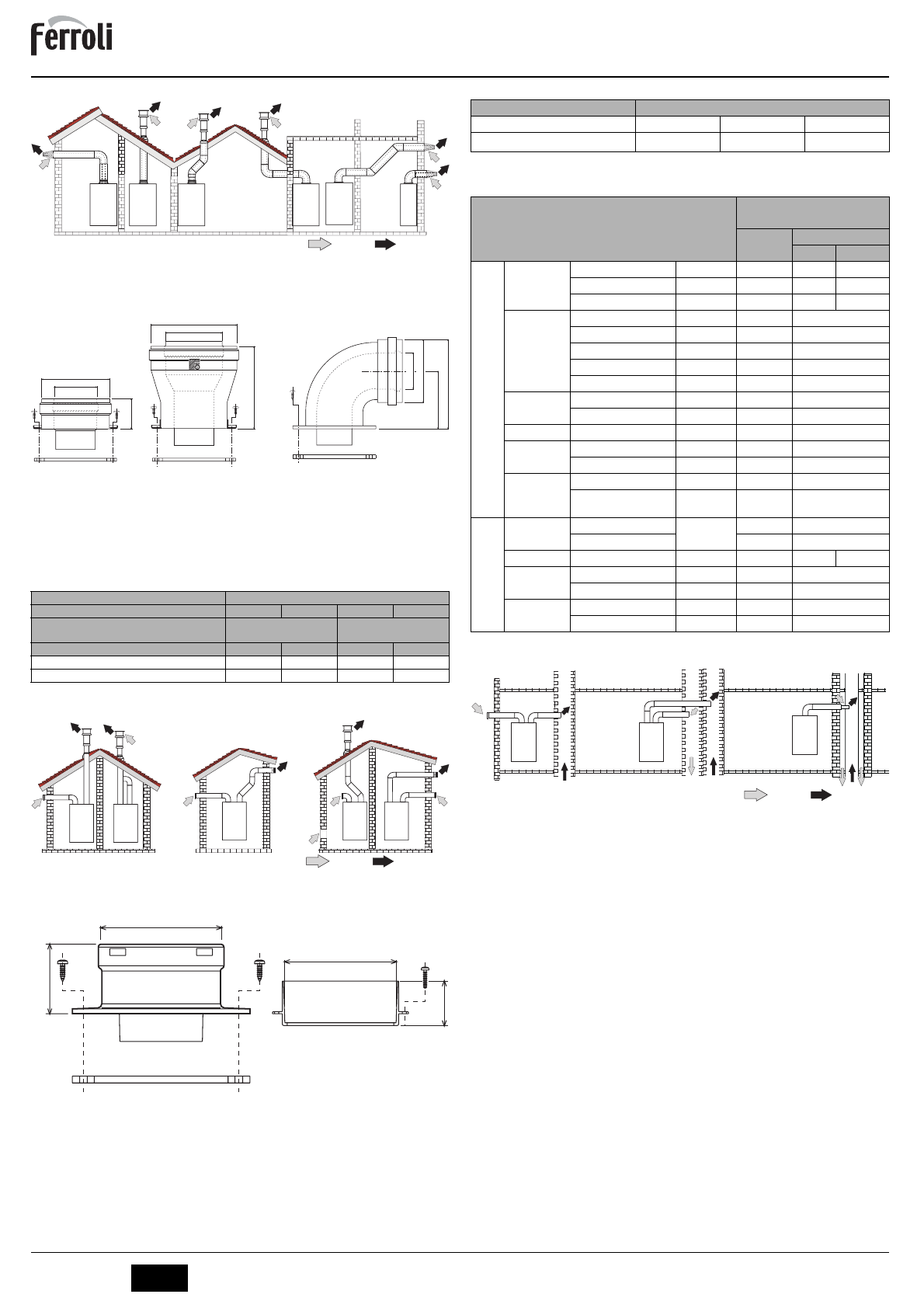

Collegamento con tubi coassiali
fig. 21 - Esempi di collegamento con tubi coassiali (
= Aria /
= Fumi)
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di
partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario
che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza
verso l'esterno per evitare che eventuale condensa rifluisca verso l’apparecchio.
fig. 22 - Accessori di partenza per condotti coassiali
Prima di procedere con l’installazione, verificare che non sia superata la massima lun-
ghezza consentita tenendo conto che ogni curva coassiale dà luogo alla riduzione indi-
cata in tabella. Ad esempio un condotto Ø 60/100 composto da una curva 90° + 1 metro
orizzontale ha una lunghezza tot. equivalente di 2 metri.
Tabella. 2 - Lunghezze massime condotti coassiali
Collegamento con tubi separati
fig. 23 - Esempi di collegamento con tubi separati (
= Aria /
= Fumi)
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
fig. 24 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare che non sia superata la massima lun-
ghezza consentita tramite un semplice calcolo:
1.
Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2.
Consultare la tabella 4 ed individuare le perdite in m
eq
(metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3.
Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 3.
Tabella. 3 - Lunghezza massima per condotti separati
Tabella. 4 - Accessori
Collegamento a canne fumarie collettive
fig. 25 - Esempi di collegamento a canne fumarie (
= Aria /
= Fumi)
Se si intende collegare la caldaia
DIVAtop MICRO F
ad una canna fumaria collettiva o
ad un camino singolo a tiraggio naturale, canna fumaria o camino devono essere espres-
samente progettati da personale tecnico professionalmente qualificato in conformità alle
norme vigenti ed essere idonee per apparecchi a camera stagna dotati di ventilatore.
In particolare, camini e canne fumarie devono avere le seguenti caratteristiche:
•
Essere dimensionati/e secondo il metodo di calcolo riportato nelle norme vigenti.
•
Essere a tenuta dei prodotti della combustione, resistenti ai fumi ed al calore ed im-
permeabili alle condense.
•
Avere sezione circolare o quadrangolare, con andamento verticale ed essere prive
di strozzature.
•
Avere i condotti che convogliano i fumi caldi adeguatamente distanziati o isolati da
materiali combustibili.
•
Essere allacciati ad un solo apparecchio per piano.
•
Essere allacciati ad un’unica tipologia di apparecchi (o tutti e solo apparecchi a ti-
raggio forzato oppure tutti e solo apparecchi a tiraggio naturale).
•
Essere privi di mezzi meccanici di aspirazione nei condotti principali.
•
Essere in depressione, per tutto lo sviluppo, in condizioni di funzionamento stazio-
nario.
•
Avere alla base una camera di raccolta di materiali solidi o eventuali condense mu-
nita di sportello metallico di chiusura a tenuta d’aria.
Coassiale
60/100
80/125
60/100
80/125
DIVAtop MICRO F 24
DIVAtop MICRO F 32
DIVAtop MICRO F 37
Massima lunghezza consentita
5 m
10 m
4 m
10 m
Fattore di riduzione curva 90°
1 m
0.5 m
1 m
0.5 m
Fattore di riduzione curva 45°
0.5 m
0.25 m
0.5 m
0.25 m
C
12
C
12
C
32
C
32
C
32
C
12
010014X0
010006X0
010007X0
80
100
60
125
68
11
8
123.5
45.6
100
60
C
52
C
32
C
52
B
22
C
12
50
80
010011X0
80
32
