DIVAtop MICRO F
42
EN
cod. 3540S261 - 02/2010 (Rev. 00)
5. TECHNICAL DATA AND CHARACTERISTICS
5.1 General view and main components

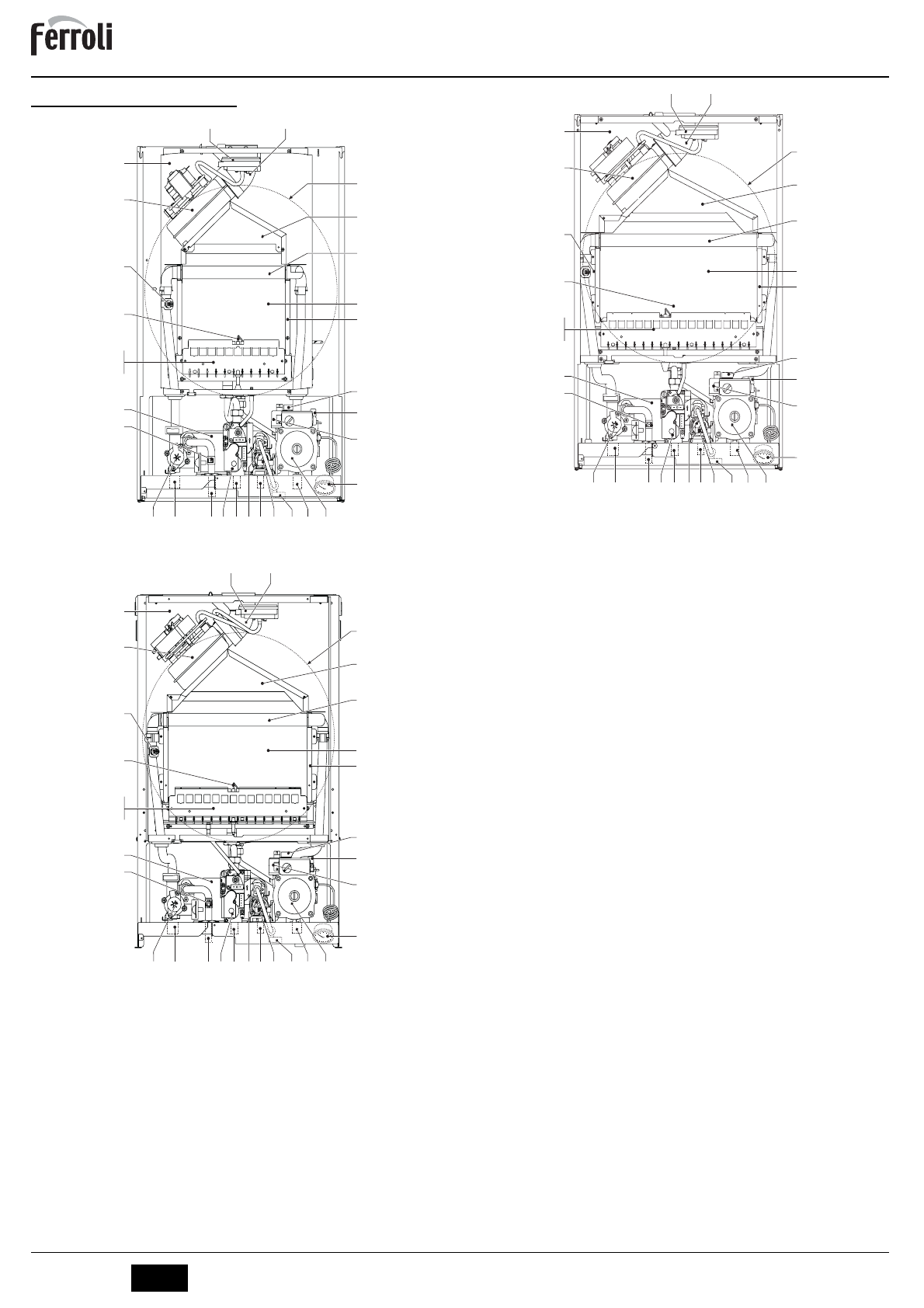

fig. 30 - General view DIVAtop MICRO F 24
fig. 31 - General view DIVAtop MICRO F 32
fig. 32 - General view DIVAtop MICRO F 37
Key of figures cap. 5
5
Sealed chamber
7
Gas inlet
8
Domestic hot water outlet
9
Cold water inlet
10
System delivery
11
System return
14
Safety valve
16
Fan
19
Combustion chamber
20
Burner assembly
26
Combustion chamber insulation
27
Copper exchanger
28
Fume manifold
29
Fume outlet manifold
32
Heating circulating pump
36
Automatic air vent
37
Water inlet filter
39
Flow regulator
42
DHW temperature sensor
44
Gas valve
47
Modureg
56
Expansion tank
72
Room thermostat
73
Antifreeze thermostat (optional)
74
System filling cock
81
Ignition/Detection electrode
95
Diverter valve
136
Flow meter
138
External probe
139
Remote timer control (OpenTherm)
145
Pressure gauge
194
Exchanger
241
Automatic bypass
246
Pressure transducer
278
Double sensor (Safety + Heating)
288
Antifreeze kit (option for outdoor installation)
297
Air pressure transducer
