DIVAtop MICRO F
53
FR
cod. 3540S261 - 02/2010 (Rev. 00)

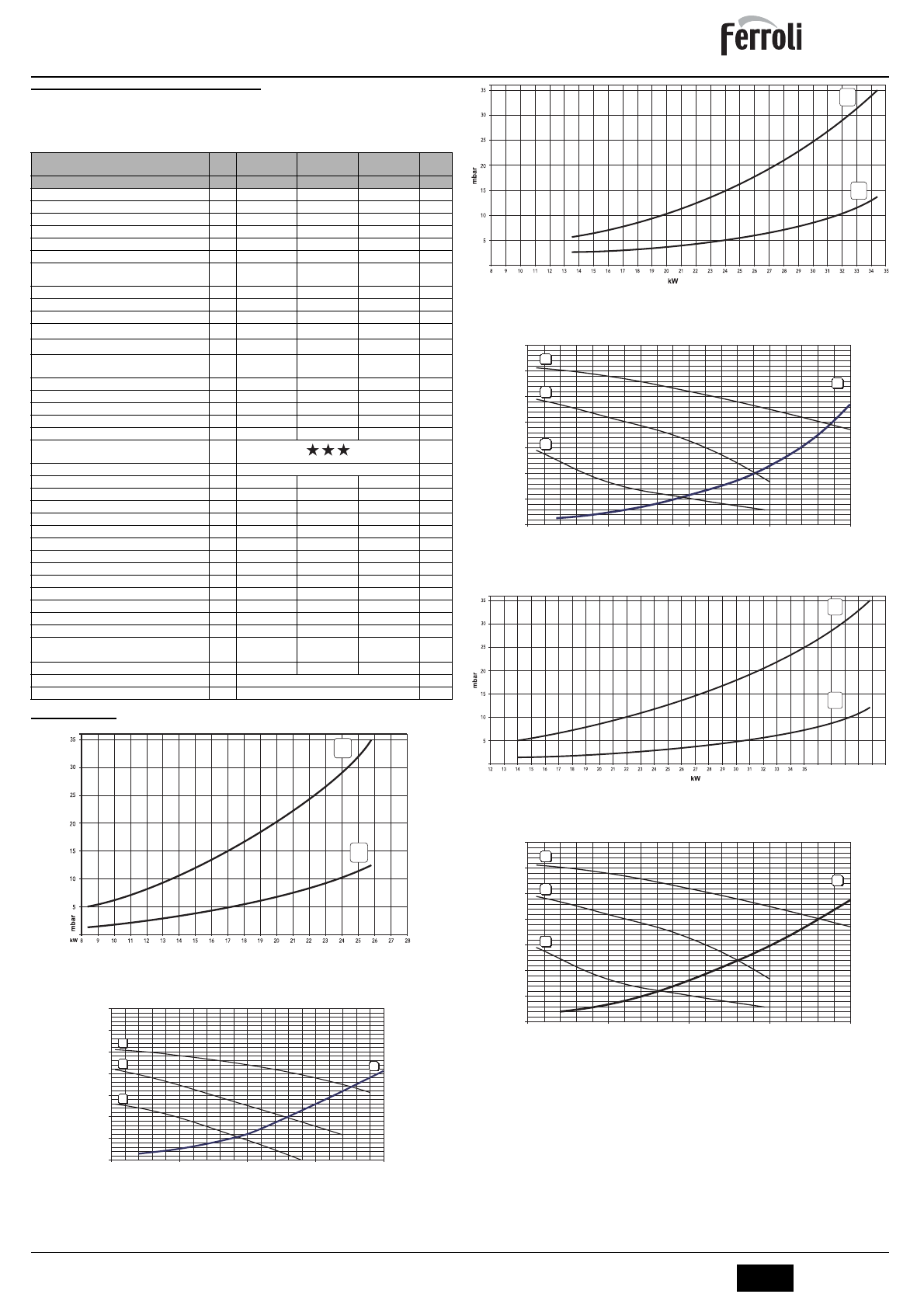

5.2 Tableau des caractéristiques techniques
Dans la colonne de droite est indiquée l'abréviation utilisée dans la plaque des caractéri-
stiques techniques.
5.3 Diagrammes
fig. 33 - Diagrammes pression - puissance DIVAtop MICRO F 24
A
GPL
B
GAZ NATUREL
fig. 34 - Pertes de charge / pression circulateurs DIVAtop MICRO F 24
A
Pertes de charge chaudière
1 - 2 - 3
Vitesse circulateur
fig. 35 - Diagrammes pression - puissance DIVAtop MICRO F 32
A
GPL
B
GAZ NATUREL
fig. 36 - Pertes de charge / pression circulateurs DIVAtop MICRO F 32
A
Pertes de charge chaudière
1 - 2 - 3
Vitesse circulateur
fig. 37 - Diagrammes pression/puissance DIVAtop MICRO F 37
A
GPL
B
GAZ NATUREL
fig. 38 - Pertes de charge / pression circulateurs DIVAtop MICRO F 37
A
Pertes de charge chaudière
1 - 2 - 3
Vitesse circulateur
DIVAtop MICRO
F 24
DIVAtop MICRO
F 32
DIVAtop MICRO
F 37
Donnée
Unité
Valeur
Valeur
Valeur
Puissance thermique max
kW
25.8
34.4
39.7
(Q)
Puissance thermique min
kW
8.3
11.5
14.0
(Q)
Puissance thermique maxi chauffage
kW
24.0
32.0
37.0
(P)
Puissance thermique mini chauffage
kW
7.6
10.6
12.9
(P)
Puissance thermique maxi eau chaude sanitaire
kW
24.0
32.0
37.0
Puissance thermique mini eau chaude sanitaire
kW
7.6
10.6
12.9
Gicleurs brûleur G20
nbre x
Ø ;
11 x 1,35
15 x 1,35
17 x 1.35
Pression d'alimentation gaz G20
mbar
20
20
20
Pression gaz maxi en aval vanne à gaz (G20)
mbar
12.0
12.0
12.0
Pression gaz mini en aval vanne à gaz (G20)
mbar
1.5
1.5
1.5
Débit gaz à puissance maxi G20
nm
³
/h
2.73
3.64
4.20
Débit gaz à puissance mini G20
nm
³
/h
0.88
1.22
1.48
Gicleurs brûleur G31
nbre x
Ø ;
11 x 0,79
15 x 0,79
17 x 0.79
Pression d'alimentation gaz G31
mbar
37.0
37
37.0
Pression maxi en aval vanne à gaz (G31)
mbar
35.0
35.0
35.0
Pression mini en aval vanne à gaz (G31)
mbar
5.0
5.0
5.0
Débit gaz à puissance maxi G31
kg/h
2.00
2.69
3.10
Débit gaz à puissance mini G31
kg/h
0.65
0.90
1.10
Classe de rendement selon la directive européenne
92/42 EEC
-
Classe d'émission NOx
-
3 (<150 mg/kWh)
(NOx)
Pression maxi d'utilisation chauffage
bar
3
3
3
(PMS)
Pression mini d'utilisation chauffage
bar
0.8
0.8
0.8
Température maxi chauffage
°C
90
90
90
(tmax)
Capacité eau installation chauffage
litres
1.0
1.2
1.5
Capacité du vase d'expansion chauffage
litres
8
10
10
Pression prégonflage vase d'expansion chauffage
bar
1
1
1
Pression maxi d'alimentation eau chaude sanitaire
bar
9
9
9
(PMW)
Pression mini d'alimentation eau chaude sanitaire
bar
0,25
0.25
0.25
Débit d'eau chaude sanitaire à
'
t 25 °C
l/min
13.7
18.3
21.2
Débit d'eau chaude sanitaire à
'
t 30 °C
l/min
11.4
15.2
17.6
(D)
Degré de protection
IP
X5D
X5D
X5D
Tension d'alimentation
V/Hz
230 V/50 Hz
230 V/50 Hz
230 V/50 Hz
Puissance électrique consommée
W
110
135
150
Puissance électrique consommée eau chaude
sanitaire
W
110
135
150
Poids à vide
kg
33
36
40
Type d'appareil
C12-C22-C32-C42-C52-C62-C72-C82-B22
PIN CE
0461BR0844
B
A
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
1
2
5
4
A
B
36
37
38
39
40
41
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
1
2
