DIVAtop MICRO F
45
FR
cod. 3540S261 - 02/2010 (Rev. 00)
FR
1. AVERTISSEMENTS GÉNÉRAUX
•
Lire attentivement les avertissements contenus dans le présent livret d'instructions.
•
Après l'installation de la chaudière, l'installateur doit informer l'utilisateur sur son fonctionnement et lui remet-
tre le présent livret qui fait partie intégrante et essentielle du produit ; en outre, il doit être conservé avec soin
pour toute consultation future.
•
L’installation et la manutention doivent être effectuées conformément aux normes en vigueur, selon les in-
structions du constructeur et par un personnel professionnel qualifié. Toute opération sur les organes de ré-
glage scellés est interdite.
•
Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages à des personnes, à
des animaux ou à des choses. Le constructeur n'assume aucune responsabilité pour les dommages causés
par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas de non-repesct des instructions.
•
Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation
électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
•
Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de
réparation ou d'intervention directe. S'adresser uniquement à du personnel professionnel qualifié. Les éven-
tuelles réparations ou remplacements de composants devront être effectués uniquement par du personnel
professionnel qualifié en n'utilisant que des pièces de rechange d'origine. Le non-respect de ce qui précède
compromet les conditions de sécurité de l'appareil.
•
Cet appareil ne peut servir que dans le cadre des utilisations pour lesquelles il a été conçu. Tout autre usage
doit être considéré comme impropre et donc dangereux.
•
Les éléments du conditionnement ne peuvent être laissés à la portée des enfants étant donné qu'ils pourra-
ient être une source potentielle de danger.
•
Les images contenues dans ce manuel ne sont qu'une représentation simplifiée du produit. Cette représen-
tation peut présenter de légères différences, non significatives, par rapport au produit.
2. INSTALLATION
2.1 Introduction
Cher Client
Nous vous remercions d'avoir choisi
FERROLI
, une chaudière murale de conception
avancée, de technologie d'avant-garde, de fiabilité élevée et de haute qualité construc-
tive. Lire attentivement les instructions contenues dans la présente notice, car elles four-
nissent des indications importantes concernant la sécurité d'installation, l'utilisation et
l'entretien de l'appareil.
DIVAtop MICRO F
est un générateur thermique de chauffage et de production d'eau
chaude sanitaire à haut rendement fonctionnant au gaz naturel ou liquide (GPL) ; équipé
d'un brûleur atmosphérique à allumage électronique, d'une chambre de combustion
étanche et d'un système de contrôle par microprocesseur, il peut être installé à l'intérieur
ou à l'extérieur,
dans un lieu partiellement protégé
(selon EN 297/A6) jusqu'à des tem-
pératures de -5 °C (-15 °C avec le kit antigel en option).
À cela s'ajoute un dispositif interne spécial qui permet d'obtenir une production d'ECS
extrêmement rapide à l'ouverture du robinet , l'eau chaude est immédiatement disponi-
ble à la sortie de la chaudière.

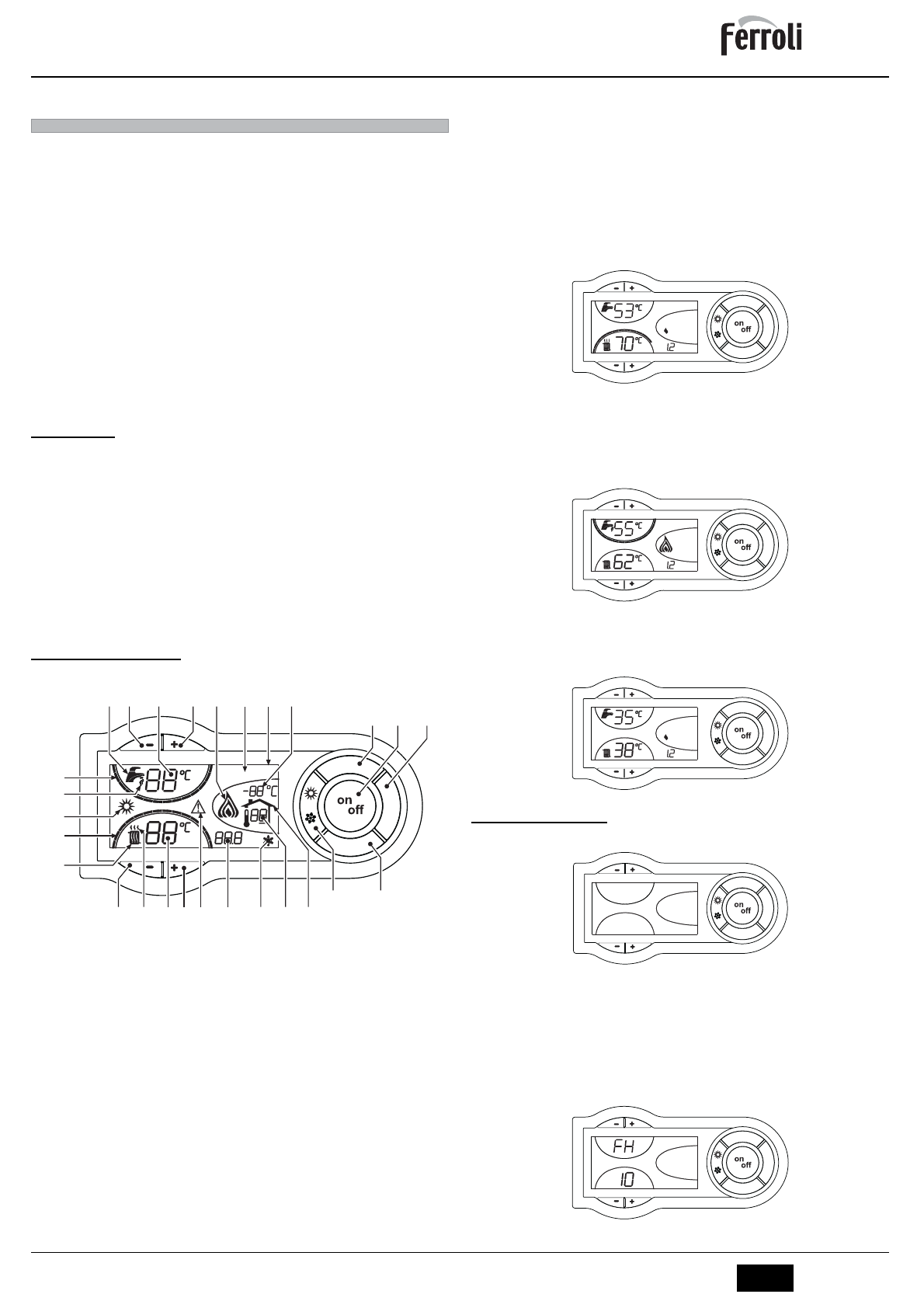

2.2 Tableau des commandes
Description du tableau et de l'afficheur (autrement dit écran)
fig. 1 - Panneau de contrôle
Légende
1 =
Touche pour diminuer le réglage de la température de l'eau chaude sanitaire
2 =
Touche pour augmenter le réglage de l'eau chaude sanitaire
3 =
Touche pour diminuer le réglage de la température de l'installation de chauffage
4 =
Touche pour augmenter le réglage de la température de l'installation de chauffage
5 =
Afficheur
6 =
Touche de sélection du mode Été/Hiver
7 =
Touche de sélection du mode ECO / COMFORT
8 =
Touche de remise à zéro
9 =
Touche de Marche/Arrêt de l'appareil (on/off)
10 =
Touche du menu "Température évolutive" (mode)
11 =
Indication température eau chaude sanitaire programmée atteinte
12 =
Symbole eau chaude sanitaire
13 =
Indication du fonctionnement eau chaude sanitaire
14 =
Programmation / température de départ eau chaude sanitaire
15 =
Indication mode ECO (Economy) ou COMFORT
16 =
Température capteur extérieur (avec la sonde extérieure en option)
17 =
Elle est affichée en cas de branchement de la sonde extérieure ou de la chro-
nocommande à distance (options)
18 =
Température ambiante (avec chronocommande à distance, option)
19 =
Indication brûleur allumé et puissance actuelle
20 =
Indication fonctionnement antigel
21 =
Indication pression installation de chauffage
22 =
Indication Anomalie
23 =
Programmation / température de départ installation chauffage
24 =
Symbole chauffage
25 =
Indication fonctionnement chauffage
26 =
Indication température de départ chauffage programmée atteinte
27 =
Indication fonction Été
Indication durant le fonctionnement
Chauffage
Le besoin thermique (détecté par le thermostat d'ambiance ou la chronocommande à di-
stance) est indiqué par le clignotement du pictogramme air chaud au-dessus du radia-
teur (rep. 24 et 25 - fig. 1).
Les repéres de graduation du chauffage (rep. 26 - fig. 1) s'allument au fur et à mesure
que la température du capteur de chauffage atteint la valeur fixée.
fig. 2
Sanitaire
Le besoin d'ECS (venant de l'ouverture d'un robinet d'eau chaude ou puisage) est indi-
qué par le clignotement de l'icône du robinet d'eau chaude (rep. 12 et 13 - fig. 1).
Les repères de graduation sanitaire (rep. 11 - fig. 1) s'allument au fur et à mesure que la
température du capteur sanitaire atteint la valeur fixée.
fig. 3
Confort
La demande Confort (rétablissement de la température interne de la chaudière) est indi-
quée par le clignotement du symbole COMFORT (rep. 15 et 13 - fig. 1).
fig. 4
2.3 Allumage et extinction
Chaudière non alimentée électriquement
fig. 5 - Chaudière non alimentée électriquement
B
En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure
de l'arrivée de gaz, le système hors-gel ne fonctionne pas. Pour les arrêts pro-
longés en période hivernale et afin d'éviter les dommages causés par le gel, il
est conseillé de purger toute l'eau contenue dans la chaudière et dans l'instal-
lation ; ou bien de ne vider que l'eau sanitaire et verser l'antigel approprié dans
le circuit de chauffage.
Allumage de la chaudière
Mettre l'appareil sous tension.
fig. 6 - Allumage de la chaudière
eco
comfort
m
o
de
r e s e t
ecomfort
bar
5
7
9
10
2
1
8
6
4
3
12
14
11
13
15
16
17
18
20
21
22
23
25
24
26
27
19
eco
comfort
m
o
de
r e s e t
eco
bar
eco
comfort
m
o
de
r e s e t
eco
bar
eco
comfort
m
o
de
r e s e t
comfort
bar
I IIIIII
IIII
IIII
IIII
IIII
IIIIIIIIIIIIIIIIIII
e co
comfort
m
o
de
r e s e t
eco
comfort
m
od
e
r e s e t
