DIVAtop MICRO F
13
ES
cod. 3540S261 - 02/2010 (Rev. 00)
ES
1. ADVERTENCIAS GENERALES
•
Leer atentamente las advertencias de este manual de instrucciones.
•
Una vez instalada la caldera, mostrar su funcionamiento al usuario y entregarle este manual de
instrucciones, el cual es parte integrante y esencial del producto y debe guardarse con esmero
para poderlo consultar en cualquier momento.
•
La instalación y el mantenimiento han de ser efectuados por parte de personal profesional cuali-
ficado, según las normas vigentes y las instrucciones del fabricante. Se prohíbe manipular cual-
quier dispositivo de regulación precintado.
•
Una instalación incorrecta del equipo o la falta del mantenimiento apropiado puede causar daños
materiales o personales. El fabricante no se hace responsable por los daños provocados por una
instalación o un uso incorrectos y, en cualquier caso, por el incumplimiento de las instrucciones.
•
Antes de efectuar cualquier operación de limpieza o mantenimiento, desconecte el aparato de la
red de alimentación eléctrica mediante el interruptor de la instalación u otro dispositivo de corte.
•
En caso de avería o funcionamiento incorrecto del aparato, desconectarlo y hacerlo reparar úni-
camente por técnicos cualificados. Acudir exclusivamente a personal cualificado. Las reparacio-
nes del aparato y las sustituciones de los componentes han de ser efectuadas solamente por
personal profesionalmente cualificado, utilizando recambios originales. En caso contrario, puede
comprometerse la seguridad del aparato.
•
Este aparato se ha de destinar sólo al uso para el cual ha sido expresamente proyectado. Todo
otro uso ha de considerarse impropio y, por lo tanto, peligroso.
•
No dejar los elementos del embalaje al alcance de los niños ya que son peligrosos.
•
Las imágenes contenidas en este manual son una representación simplificada del producto. Di-
cha representación puede presentar leves diferencias sin importancia con respecto al producto
suministrado.
2. INSTRUCCIONES DE USO
2.1 Presentación
Estimado cliente
Nos complace que haya adquirido una caldera mural
FERROLI
de diseño avanzado, tecno-
logía de vanguardia, elevada fiabilidad y calidad constructiva. Le rogamos leer atentamente
el presente manual, ya que proporciona información importante sobre la instalación, el uso y
el mantenimiento.
DIVAtop MICRO F
es un generador térmico
de alto rendimiento
para calefacción y produc-
ción de agua caliente sanitaria, alimentado con gas natural o GLP y dotado de quemador at-
mosférico con encendido electrónico, cámara estanca, ventilador modulante, sistema de
control con microprocesador, para instalarse en el interior o en el exterior, en un lugar par-
cialmente protegido (según la norma EN 297/A6) con temperaturas hasta -5 °C (-15 °C si se
utiliza el kit antihielo opcional).
Un dispositivo interno especial garantiza una rápida producción de agua sanitaria: al abrirse
el grifo, el agua caliente está disponible inmediatamente en la salida de la caldera.

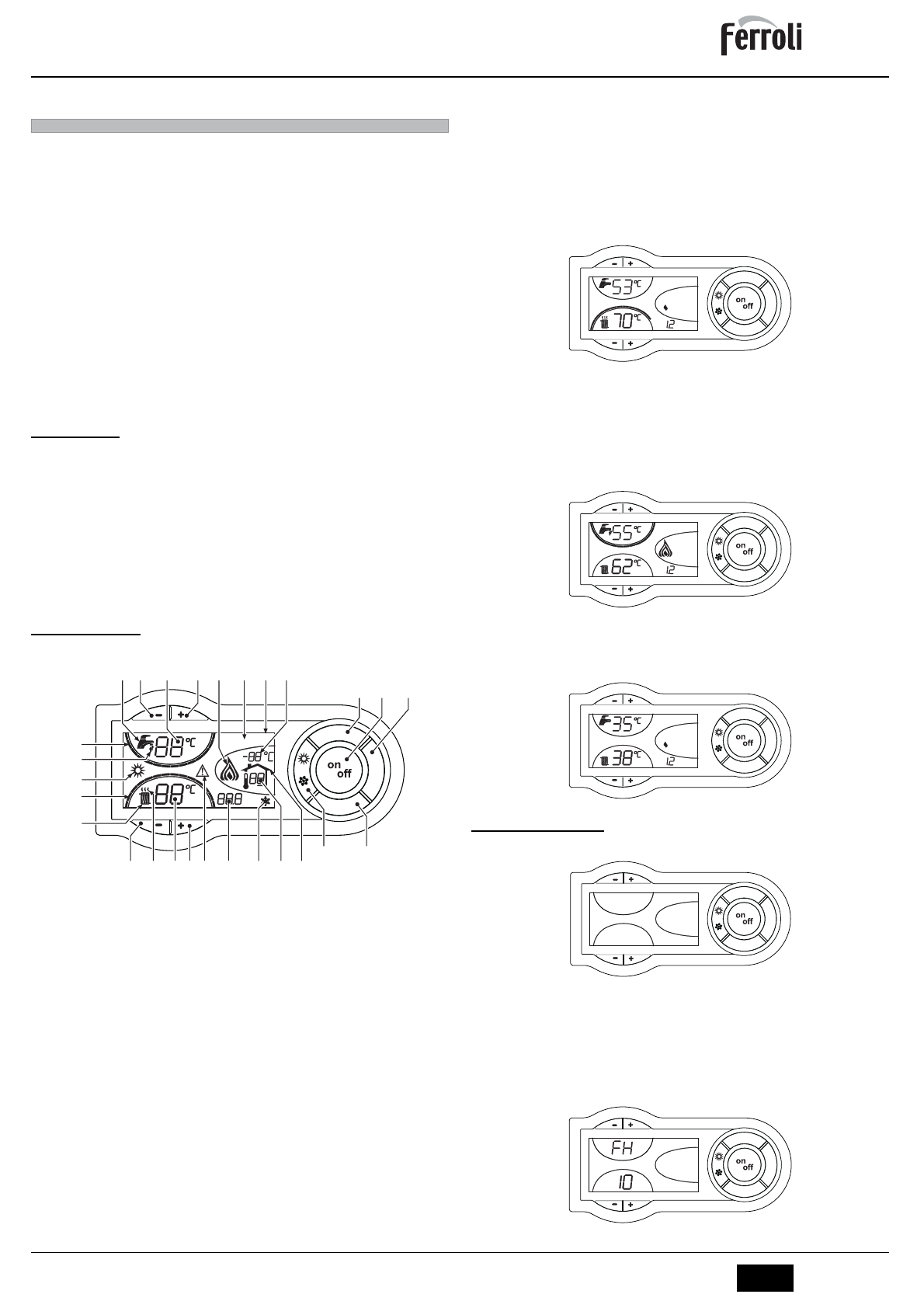

2.2 Panel de mandos
Descripción del panel y de la pantalla
fig. 1 - Panel de control
Leyenda
1 =
Tecla para disminuir la temperatura del agua caliente sanitaria
2 =
Tecla para aumentar la temperatura del agua caliente sanitaria
3 =
Tecla para disminuir la temperatura de calefacción
4 =
Tecla para aumentar la temperatura de calefacción
5 =
Pantalla
6 =
Tecla de selección del modo Verano/Invierno
7 =
Tecla de selección del modo Economía/Confort
8 =
Tecla de rearme (reset)
9 =
Tecla para encender/apagar el aparato
10 =
Tecla menú "Temperatura adaptable"
11 =
Indicación de que se ha alcanzado la temperatura programada del agua calien-
te sanitaria
12 =
Símbolo del agua caliente sanitaria
13 =
Indicación de funcionamiento en ACS
14 =
Programación / temperatura de salida agua caliente sanitaria
15 =
Indicación de modo Eco (Economía) o Confort
16 =
Temperatura sensor externo (con sonda externa opcional)
17 =
Aparece cuando se conecta la sonda externa o el reloj programador a distancia
(opcionales).
18 =
Temperatura ambiente (con reloj programador a distancia opcional)
19 =
Indicación de quemador encendido y potencia actual
20 =
Indicación de funcionamiento antihielo
21 =
Indicación de presión de la instalación de calefacción
22 =
Indicación de anomalía
23 =
Programación / temperatura de ida a calefacción
24 =
Símbolo de la calefacción
25 =
Indicación de funcionamiento en calefacción
26 =
Indicación de llegada a la temperatura programada de ida a calefacción
27 =
Indicación de modo Verano
Indicación durante el funcionamiento
Calefacción
La demanda de calefacción (generada por el termostato de ambiente o el reloj progra-
mador a distancia) se indica mediante el parpadeo del símbolo de aire caliente arriba del
símbolo del radiador (24 y 25 - fig. 1).
Los indicadores de temperatura del agua sanitaria (26 - fig. 1) se encienden gradual-
mente a medida que el sensor correspondiente detecta que se va alcanzando el valor
programado.
fig. 2
Agua caliente sanitaria
La demanda de agua caliente sanitaria (generada por la apertura de un grifo correspon-
diente) se indica con el parpadeo del símbolo del agua caliente debajo del símbolo del
grifo (12 y 13 - fig. 1).
Los indicadores de temperatura del agua sanitaria (11 - fig. 1) se encienden gradual-
mente a medida que el sensor correspondiente detecta que se va alcanzando el valor
programado.
fig. 3
Confort
La necesidad de restablecer la temperatura interior de la caldera se señala con el par-
padeo del símbolo CONFORT (15 y 13 - fig. 1).
fig. 4
2.3 Encendido y apagado
Caldera sin alimentación eléctrica
fig. 5 - Caldera sin alimentación eléctrica
B
Si la caldera se desconecta de la electricidad o del gas, el sistema antihielo no
funciona. Antes de una inactividad prolongada durante el invierno, a fin de evi-
tar daños causados por las heladas, se aconseja descargar toda el agua de la
caldera (sanitaria y de calefacción); o descargar sólo el agua sanitaria e intro-
ducir un anticongelante apropiado en la instalación de calefacción.
Encendido de la caldera
Conectar la alimentación eléctrica al aparato.
fig. 6 - Encendido de la caldera
eco
comfort
m
o
de
r e s e t
ecomfort
bar
5
7
9
10
2
1
8
6
4
3
12
14
11
13
15
16
17
18
20
21
22
23
25
24
26
27
19
eco
comfort
m
o
de
r e s e t
eco
bar
eco
comfort
m
o
de
r e s e t
eco
bar
eco
comfort
m
o
de
r e s e t
comfort
bar
I IIIIII
IIII
IIII
IIII
IIII
IIIIIIIIIIIIIIIIIII
e co
comfort
m
o
de
r e s e t
eco
comfort
m
od
e
r e s e t
