DIVAtop MICRO F
21
ES
cod. 3540S261 - 02/2010 (Rev. 00)

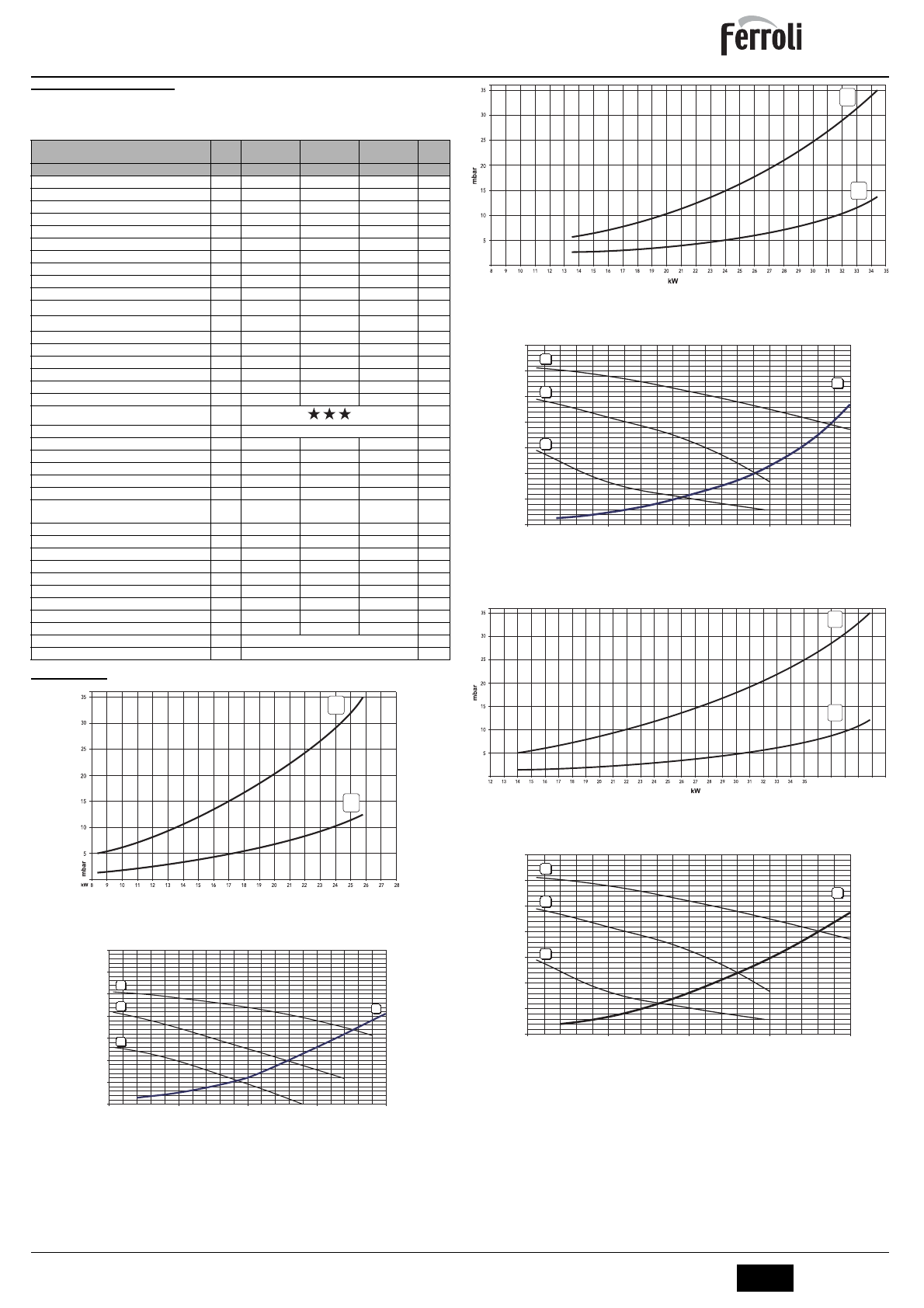

5.2 Tabla de datos técnicos
En la columna de la derecha se indica la abreviatura utilizada en la placa de datos técnicos.
5.3 Diagramas
fig. 33 - Diagrama presión / potencia DIVAtop MICRO F 24
A
GLP
ota
METANO
fig. 34 - Pérdidas de carga / carga hidrostática de las bombas de circulación DIVAtop MICRO F 24
A
Pérdidas de cargas de la caldera
1 - 2 - 3
Velocidad de la bomba de circulación
fig. 35 - Diagrama presión / potencia DIVAtop MICRO F 32
A
GLP
B
METANO
fig. 36 - Pérdidas de carga / carga hidrostática de las bombas de circulación DI-
VAtop MICRO F 32
A
Pérdidas de cargas de la caldera
1 - 2 - 3
Velocidad de la bomba de circulación
fig. 37 - Diagrama presión / potencia DIVAtop MICRO F 37
A
GLP
B
METANO
fig. 38 - Pérdidas de carga / carga hidrostática de las bombas de circulación DI-
VAtop MICRO F 37
A
Pérdidas de cargas de la caldera
1 - 2 - 3
Velocidad de la bomba de circulación
DIVAtop MICRO
F 24
DIVAtop MICRO
F 32
DIVAtop MICRO
F 37
Dato
Unidad
Valor
Valor
Valor
Capacidad térmica máx
kW
25.8
34.4
39.7
(Q)
Capacidad térmica mín
kW
8.3
11.5
14.0
(Q)
Potencia térmica máx. en calefacción
kW
24.0
32.0
37.0
(P)
Potencia térmica mín. en calefacción
kW
7.6
10.6
12.9
(P)
Potencia térmica máx. en sanitario
kW
24.0
32.0
37.0
Potencia térmica mín. en sanitario
kW
7.6
10.6
12.9
Inyectores quemador G20
n° x ø;
11 x 1,35
15 x 1,35
17 x 1.35
Presión de alimentación del gas G20
mbar
20
20
20
Presión máxima después de la válvula de gas (G20)
mbar
12.0
12.0
12.0
Presión mínima después de la válvula de gas (G20)
mbar
1.5
1.5
1.5
Caudal máximo de gas G20
nm
3
/h
2.73
3.64
4.20
Caudal mínimo de gas G20
nm
3
/h
0.88
1.22
1.48
Inyectores quemador G31
n° x ø;
11 x 0,79
15 x 0,79
17 x 0.79
Presión de alimentación del gas G31
mbar
37.0
37
37.0
Presión máxima después de la válvula de gas (G31)
mbar
35.0
35.0
35.0
Presión mínima después de la válvula de gas (G31)
mbar
5.0
5.0
5.0
Caudal máximo de gas G31
kg/h
2.00
2.69
3.10
Caudal mínimo de gas G31
kg/h
0.65
0.90
1.10
Clase de eficiencia según directiva 92/42 CE
-
Clase de emisión NOx
-
3 (<150 mg/kWh)
(NOx)
Presión máxima de funcionamiento en calefacción
bar
3
3
3
(PMS)
Presión mínima de funcionamiento en calefacción
bar
0.8
0.8
0.8
Temperatura máxima de calefacción
°C
90
90
90
(tmáx)
Contenido de agua del circuito de calefacción
litros
1.0
1.2
1.5
Capacidad vaso de expansión calefacción
litros
8
10
10
Presión de precarga del vaso de expansión de la
calefacción
bar
1
1
1
Presión máxima de funcionamiento en sanitario
bar
9
9
9
(PMW)
Presión mínima de funcionamiento en sanitario
bar
0,25
0.25
0.25
Caudal de agua sanitaria
'
t 25 °C
l/min
13.7
18.3
21.2
Caudal de agua sanitaria
'
t 30 °C
l/min
11.4
15.2
17.6
(D)
Grado de protección
IP
X5D
X5D
X5D
Tensión de alimentación
V/Hz
230 V/50 Hz
230 V/50 Hz
230 V/50 Hz
Potencia eléctrica absorbida
W
110
135
150
Potencia eléctrica absorbida en sanitario
W
110
135
150
Peso sin carga
kg
33
36
40
Tipo de aparato
C12-C22-C32-C42-C52-C62-C72-C82-B22
PIN CE
0461BR0844
B
A
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
1
2
5
4
A
B
36
37
38
39
40
41
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
1
2
