Verifiche durante il funzionamento

•

Accendere l’apparecchio come descritto nella sez. 2.3.

•

Assicurarsi della tenuta del circuito del combustibile e degli impianti acqua.

•

Controllare l’efficienza del camino e condotti aria-fumi durante il funzionamento del-
la caldaia.

•

Controllare che la circolazione dell’acqua, tra caldaia ed impianti, avvenga corretta-
mente.

•

Assicurarsi che la valvola gas moduli correttamente sia nella fase di riscaldamento
che in quella di produzione d’acqua sanitaria.

•

Verificare la buona accensione della caldaia, effettuando diverse prove di accensio-
ne e spegnimento, per mezzo del termostato ambiente o del comando remoto.

•

Assicurarsi che il consumo del combustibile indicato al contatore, corrisponda a
quello indicato nella tabella dati tecnici alla sez. 5.2.

•

Assicurarsi che senza richiesta di riscaldamento il bruciatore si accenda corretta-
mente all’apertura di un rubinetto dell’acqua calda sanitaria. Controllare che durante
il funzionamento in riscaldamento, all’apertura di un rubinetto dell’acqua calda, si ar-
resti il circolatore riscaldamento, e vi sia produzione regolare di acqua sanitaria.

•

Verificare la corretta programmazione dei parametri ed eseguire le eventuali perso-
nalizzazioni richieste (curva di compensazione, potenza, temperature, ecc.).

4.3 Manutenzione

Controllo periodico

Per mantenere nel tempo il corretto funzionamento dell’apparecchio, è necessario far
eseguire da personale qualificato un controllo annuale che preveda le seguenti verifiche:

•

I dispositivi di comando e di sicurezza (valvola gas, flussometro, termostati, ecc.)
devono funzionare correttamente.

•

Il circuito di evacuazione fumi deve essere in perfetta efficienza.
(Caldaia a camera stagna: ventilatore, pressostato, ecc. - La camera stagna deve
essere a tenuta: guarnizioni, pressacavi ecc.)
(Caldaia a camera aperta: antirefoleur, termostato fumi, ecc.)

•

I condotti ed il terminale aria-fumi devono essere liberi da ostacoli e non presentare
perdite

•

Il bruciatore e lo scambiatore devono essere puliti ed esenti da incrostazioni. Per
l’eventuale pulizia non usare prodotti chimici o spazzole di acciaio.

•

L'elettrodo deve essere libero da incrostazioni e correttamente posizionato.

•

Gli impianti gas e acqua devono essere a tenuta.

•

La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso
contrario riportarla a questo valore.

•

La pompa di circolazione non deve essere bloccata.

•

Il vaso d’espansione deve essere carico.

•

La portata gas e la pressione devono corrispondere a quanto indicato nelle rispetti-
ve tabelle.

A

L’eventuale pulizia del mantello, del cruscotto e delle parti estetiche della cal-
daia può essere eseguita con un panno morbido e umido eventualmente imbe-
vuto con acqua saponata. Tutti i detersivi abrasivi e i solventi sono da evitare.

Apertura del mantello

Per aprire il mantello della caldaia:

1.

Svitare le viti A (vedi fig. 28).

2.

Ruotare il mantello (vedi fig. 28).

3.

Alzare il mantello.

B

Prima di effettuare qualsiasi operazione all’interno della caldaia, disinserire
l’alimentazione elettrica e chiudere il rubinetto gas a monte

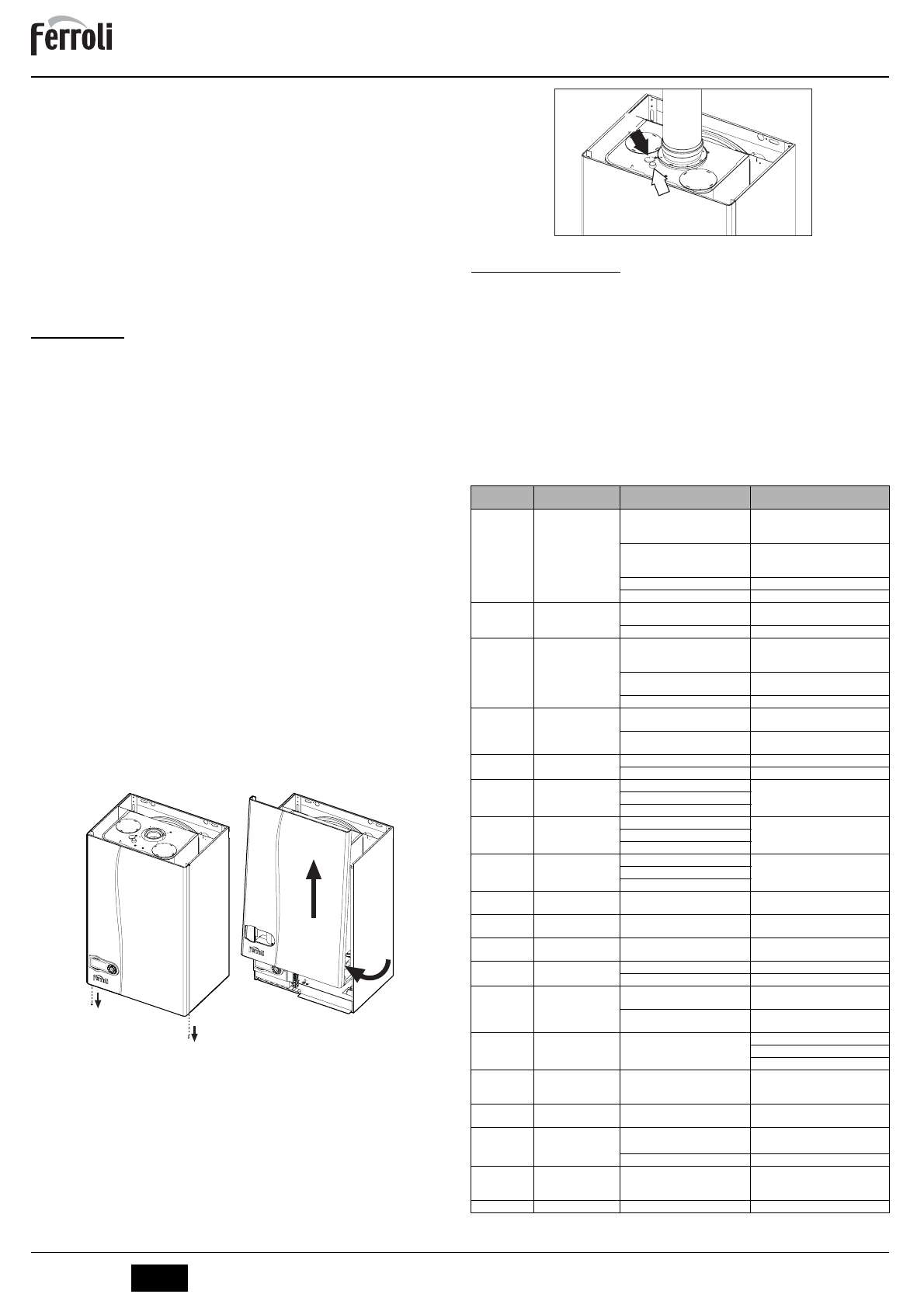

fig. 28 - Apertura mantello

Analisi della combustione

Nella parte superiore della caldaia sono stati previsti due punti di prelievo, uno per i fumi
(

rif. 1

 - fig. 29) e l'altro per l'aria (

rif. 2

 - fig. 29). Per poter effettuare i prelievi occorre:

1.

Aprire il tappino di chiusura prese aria/fumi;

2.

Introdurre le sonde fino al fermo;

3.

Verificare che la valvola di sicurezza sia collegata ad un imbuto di scarico;

4.

Attivare la modalità TEST;

5.

Attendere 10 minuti per far giungere la caldaia in stabilità;

6.

Effettuare la misura.

fig. 29 - Analisi fumi DIVAtop MICRO F 24

4.4 Risoluzione dei problemi

Diagnostica

La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un’anomalia alla
caldaia, il display lampeggia insieme al simbolo anomalia (part. 22 - fig. 1) indicando il
codice dell’anomalia.

Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera “

A

”):

per il ripristino del funzionamento è sufficiente premere il tasto RESET (part. 8 - fig. 1)
per 1 secondo oppure attraverso il RESET del cronocomando remoto (opzionale) se in-
stallato; se la caldaia non riparte è necessario prima risolvere l’anomalia.

Altre anomalie causano blocchi temporanei (contraddistinte con la lettera “

F

”) che ven-

gono ripristinati automaticamente non appena il valore rientra nel campo di funziona-
mento normale della caldaia.

Tabella anomalie

Tabella. 5 - Lista anomalia

A

A

1

3

2

Codice

anomalia

Anomalia

Possibile causa

Soluzione

A01

Mancata accensione del
bruciatore

Mancanza di gas

Controllare che l’afflusso di gas alla cal-
daia sia regolare e che sia stata eliminata
l’aria dalle tubazioni

Anomalia elettrodo di rivelazione/
accensione

Controllare il cablaggio dell’elettrodo e
che lo stesso sia posizionato corretta-
mente e privo di incrostazioni

Valvola gas difettosa

Verificare e sostituire la valvola a gas

Potenza di accensione troppo bassa

Regolare la potenza di accensione

A02

Segnale fiamma pre-
sente con bruciatore
spento

Anomalia elettrodo

Verificare il cablaggio dell’elettrodo di
ionizzazione

Anomalia scheda

Verificare la scheda

A03

Intervento protezione
sovra-temperatura

Sensore riscaldamento danneggiato

Controllare il corretto posizionamento e
funzionamento del sensore di riscalda-
mento

Mancanza di circolazione d’acqua
nell’impianto

Verificare il circolatore

Presenza aria nell’impianto

Sfiatare l’impianto

F05

Trasduttore di pressione
aria non riceve un valore
minimo sufficiente entro
25 secondi

Cablaggio al trasduttore di pressione
aria errato

Verificare il cablaggio

Camino non correttamente dimensio-
nato o ostruito

Verificare la pulizia e la lunghezza del
camino

A06

Mancanza fiamma dopo
fase di accensione

Bassa pressione nell’impianto gas

Verificare la pressione dal gas

Taratura pressione minima bruciatore Verificare le pressioni

F10

Anomalia sensore di
mandata 1

Sensore danneggiato

Verificare il cablaggio o sostituire il sen-
sore

Cablaggio in corto circuito
Cablaggio interrotto

F11

Anomalia sensore sani-
tario

Sensore danneggiato

Verificare il cablaggio o sostituire il sen-
sore

Cablaggio in corto circuito
Cablaggio interrotto

F14

Anomalia sensore di
mandata 2

Sensore danneggiato

Verificare il cablaggio o sostituire il sen-
sore

Cablaggio in corto circuito
Cablaggio interrotto

A15

Intervento protezione
segnale aria

Anomalia F05 generata 5 volte negli
ultimi 15 minuti

Vedi anomalia F05

F34

Tensione di alimenta-
zione inferiore a 170V.

Problemi alla rete elettrica

Verificare l’impianto elettrico

F35

Frequenza di rete ano-
mala

Problemi alla rete elettrica

Verificare l’impianto elettrico

F37

Pressione acqua
impianto non corretta

Pressione troppo bassa

Caricare impianto

Sensore danneggiato

Verificare il sensore

F39

Anomalia sonda esterna

Sonda danneggiata o corto circuito
cablaggio

Verificare il cablaggio o sostituire il sen-
sore

Sonda scollegata dopo aver attivato la
temperatura scorrevole

Ricollegare la sonda esterna o disabili-
tare la temperatura scorrevole

F40

Pressione acqua
impianto non corretta

Pressione troppo alta

Verificare l’impianto
Verificare la valvola di sicurezza
Verificare il vaso di espansione

A41

Posizionamento sensori Sensore mandata staccato dal tubo

Controllare il corretto posizionamento e
funzionamento del sensore di riscalda-
mento

F42

Anomalia sensore riscal-
damento

Sensore danneggiato

Sostituire il sensore

F43

Intervento protezione
scambiatore.

Mancanza di circolazione H

2

O

impianto

Verificare il circolatore

Aria nell’impianto

Sfiatare l’impianto

F47

Anomalia sensore di
pressione acqua
impianto

Cablaggio interrotto

Verificare il cablaggio

F50

Anomalia modureg

Cablaggio interrotto

Verificare il cablaggio
