ОПИСАНИЕ КОТЛА

1.4  Общие характеристики ЖК-дис-

плея

Для  ознакомления  с  техническими  харак-

теристиками  котла  см.  раздел  «ТЕХНИЧЕ-

СКИЕ ХАРАКТЕРИСТИКИ» на стр. 19.

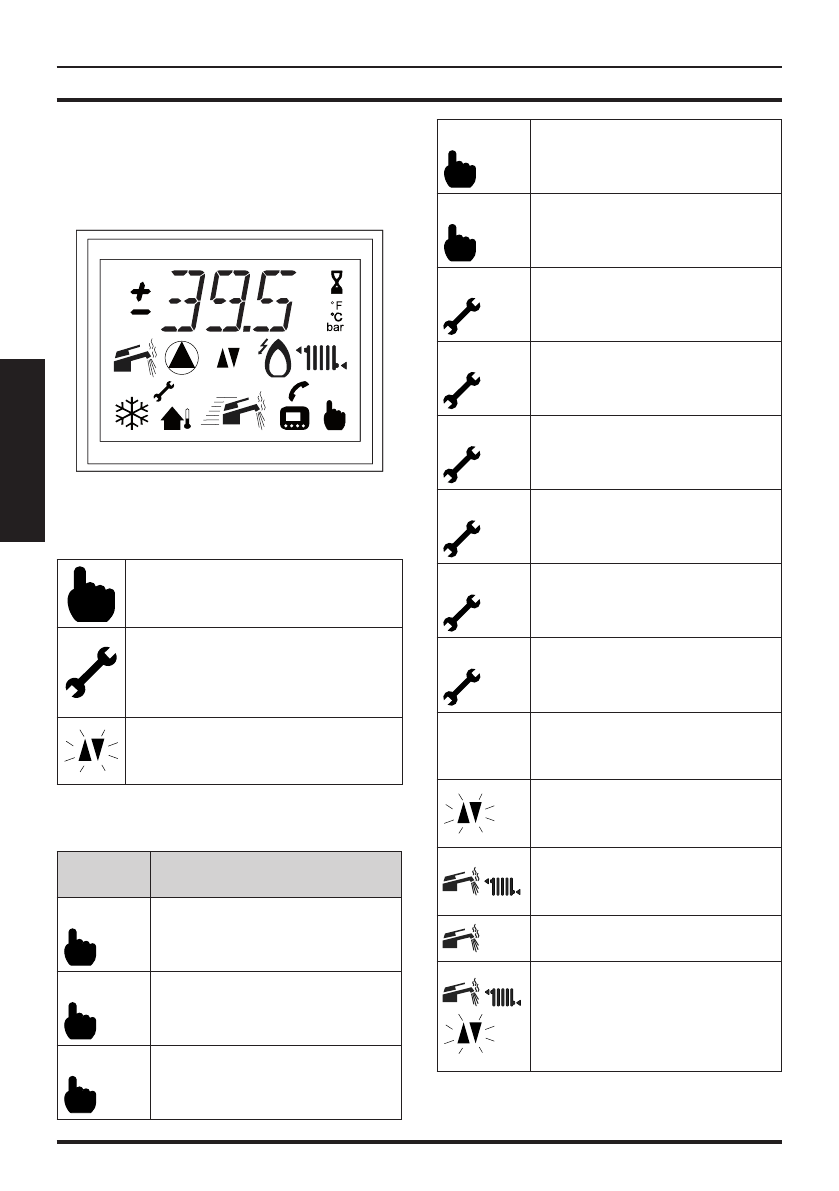

Рисунок 1.4

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Данный  символ  означает,  что  сам

пользователь  может  перезапу-

стить котел, нажав кнопку сброса.
Данный  символ  означает,  что  для

устранения  поломки  необходимо

обратиться в специализированный

центр технической поддержки.
Если  любой  из  символов  изобра-

жен  в  окружении  линий,  это  озна-

чает, что данный символ мигает.

СИГНАЛИЗАЦИЯ ЖК-ДИСПЛЕЯ

ЖК-

ДИСПЛЕЙ ФУНКЦИЯ

E01 +

Аварийная  блокировка  из-за

неудачной попытки розжига

E02 +

Блокировка  из-за  срабатыва-

ния термостата безопасности

E03 +

Общая блокировка

E10 +

Блокировка  из-за  срабатыва-

ния датчика дыма

E11 +

Паразитное пламя

E04 +

Отсутствие циркуляции в насо-

се  или  недостаточное  давле-

ние в системе

E05 +

Неисправность:

вентилятор

E06 +

Неисправность датчика NTC

отопления

E07 +

Неисправность датчика NTC

горячего водоснабжения

E08 +

Неисправность  внешнего  дат-

чика NTC

E09 +

Неисправность  датчика  NTC

дыма

(выключение)

L01

Ограничение  NTC  первичного

контура в системе горячего во-

доснабжения
Мигающий  символ  сигнализи-

рует  о  связи  между  ЖК-дис-

плеем и платой управления
Котел в режиме «зима»

(отопление  +  горячее  водо-

снабжение)
Котел в режиме «лето»

(горячее водоснабжение)
Котел  в  ожидании  режима

«зима»

Режим  горячего  водоснабже-

ния  +  отопления  (символ  ми-

гает)
