- 33 -

МОНТ

АЖ

МОНТАЖ

•  Подключите трубопроводы к соответству-

ющим кранам и соединениям котла.

•  Проверьте  герметичность  системы  пода-

чи газа.

•  Подсоедините  предохранительный  кла-

пан к сливной воронке, Рисунок 5.4.

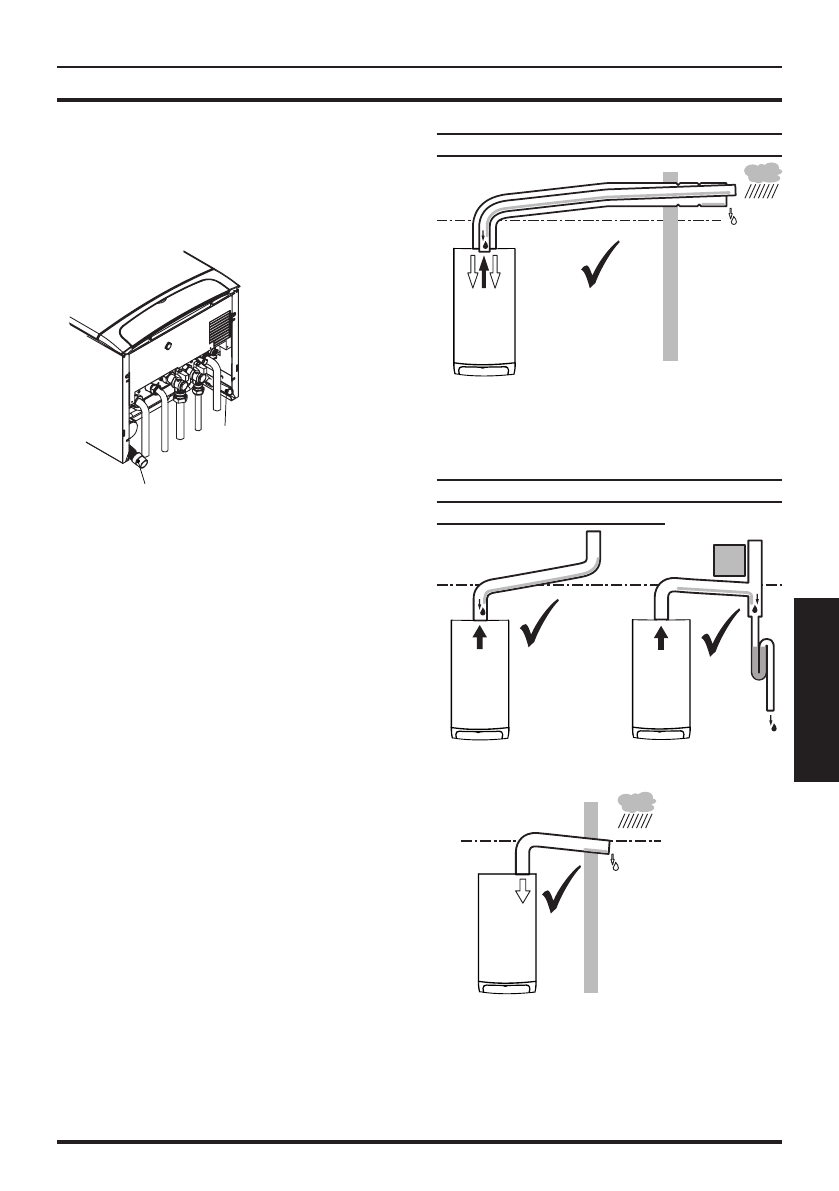

Рисунок 5.4

Предохранительный

клапан

Труба для отвода

конденсата

•  Вставьте  гибкий  трубопровод  слива  кон-

денсата  Рисунок  5.4  в  домашний  тру-

бопровод  для  отвода  конденсата  или  в

сливную  воронку  предохранительного

клапана,  если  слив  пригоден  для  посту-

пления кислотного конденсата.

5.7  Установка дымовой трубы

Чтобы правильно установить дымоход, не-

обходимо  внимательно  прочесть  инструк-

цию, поставляемую в комплектации.

Горизонтальные  участки  дымовых  труб

должны  иметь  наклон  около  1,5  градусов

(25 мм на м), поэтому отводящий патрубок

должен  располагаться  выше,  чем  входя-

щий патрубок со стороны котла.

Только  коаксиальная  труба  с  отводящим

патрубком  должна  быть  горизонтальной,

поскольку отводящая труба уже изготовле-

на с необходимым наклоном.

ПРАВИЛЬНЫЙ  способ  конструкции  на-

стенного концентрического дымоотвода

Рисунок 5.5

A+S

A S A

A

 = воздухозаборное устройство

S

 = дымоотвод

ПРАВИЛЬНЫЕ способы конструкции си-

стемы  раздвоенного  дымоотвода  /  воз-

духозаборного устройства

Рисунок 5.6

S

S

A

A

 = воздухозаборное устройство

S

 = дымоотвод
