- 32 -

МОНТ

АЖ

МОНТАЖ

рячего  водоснабжения,  или  медными  тру-

бами для сварки диаметром ø 18 мм и ø 14

мм соответственно.

Чтобы  узнать  размеры  и  другие  полезные

данные,  см.  раздел  «Размеры»  на  стр.

32,  «Соединения»  на  с.  32,  «Размеры

и длина дымоотводов» на с. 34.

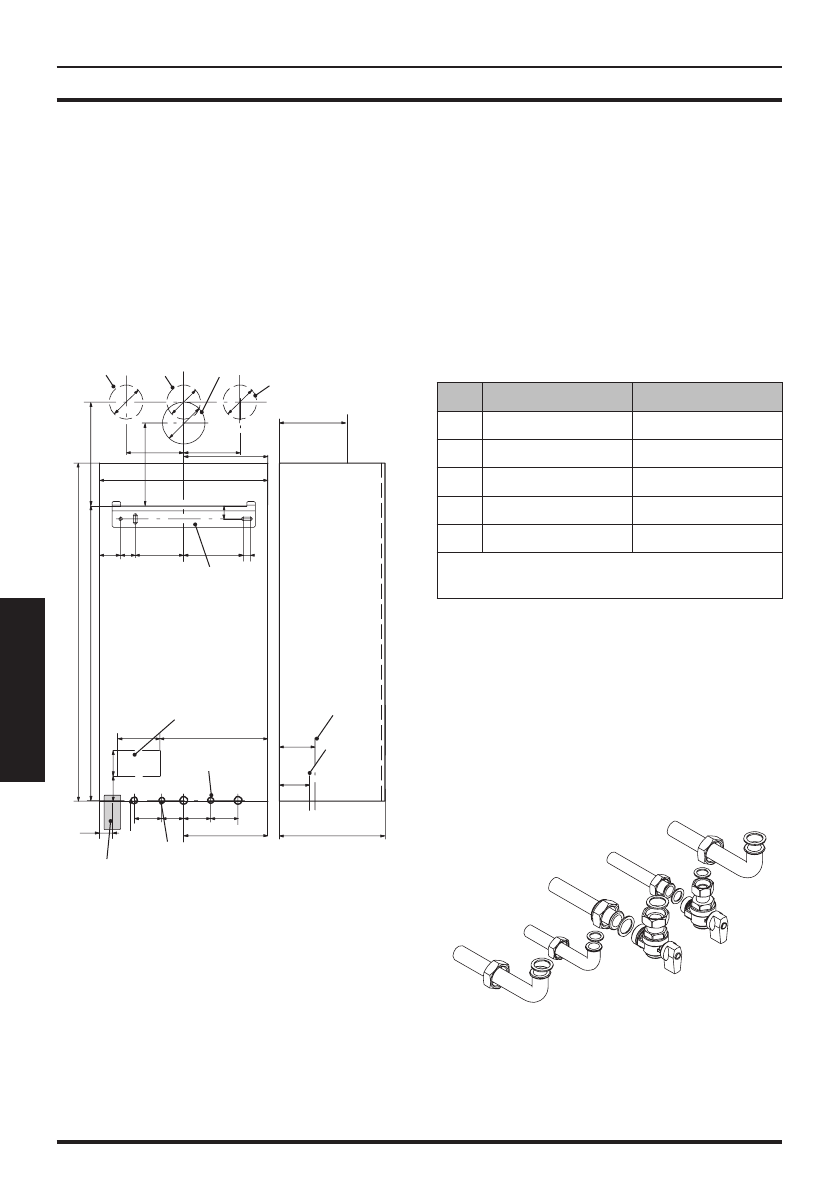

5.4  Размеры

Котел соответствует следующим размерам:

Рисунок 5.2

ø80

ø80

ø100

400

200

120

24

5

19

6

80

3

70

0

35

115

142

16

31

60

60

100

257

200

5

6

2

5

4

6

5

6

50

120

350

217

140

130

ø80

40

A

B

C

C

I

G- H

J- K

ABC

D

E

F

G H

I

J

K

A

дымоотвод / забор воздуха (коаксиаль-

ный ø 100/60)

B

дымоотвод (раздвоенный ø 80)

C

забор воздуха (раздвоенный ø 80)

D

крепежная опора котла

E

зона расположения лотков для элек-

трических соединений

F

зона расположения трубы для отвода

конденсата

G

MR - Подача контура отопления

H

US - Выход системы горячего водо-

снабжения

I

Газ

J

ES - Вход контура горячего водоснаб-

жения

K

RR - Возврат контура отопления

5.5  Соединения

В котле используются следующие соедине-

ния:

Кран

ø трубы

MR

-

ø 16/18

US

-

ø 12/14

Газ

G 3/4 M

ø 16/18

ES

G 1/2 M

ø 12/14

RR

-

ø 16/18

Соединение предохранительного

клапана 3 бар, G1/2F
Отвод конденсата, который

необходимо реализовать посредством

трубы с мин. ø 30 мм

5.6  Монтаж котла

•  Снимите  защитные  заглушки  с  труб  кот-

ла.

•  Прикрепите котел к кронштейну.

•  Привинтите краны к котлу.

Рисунок 5.3

•  Прикрепите или приварите патрубки ø 14

мм  на  входе,  выходе  системы  горячего

водоснабжения и ø 18 мм на газе, нагне-

тании, возврате системы отопления.
