- 59 -

МОНТ

АЖ

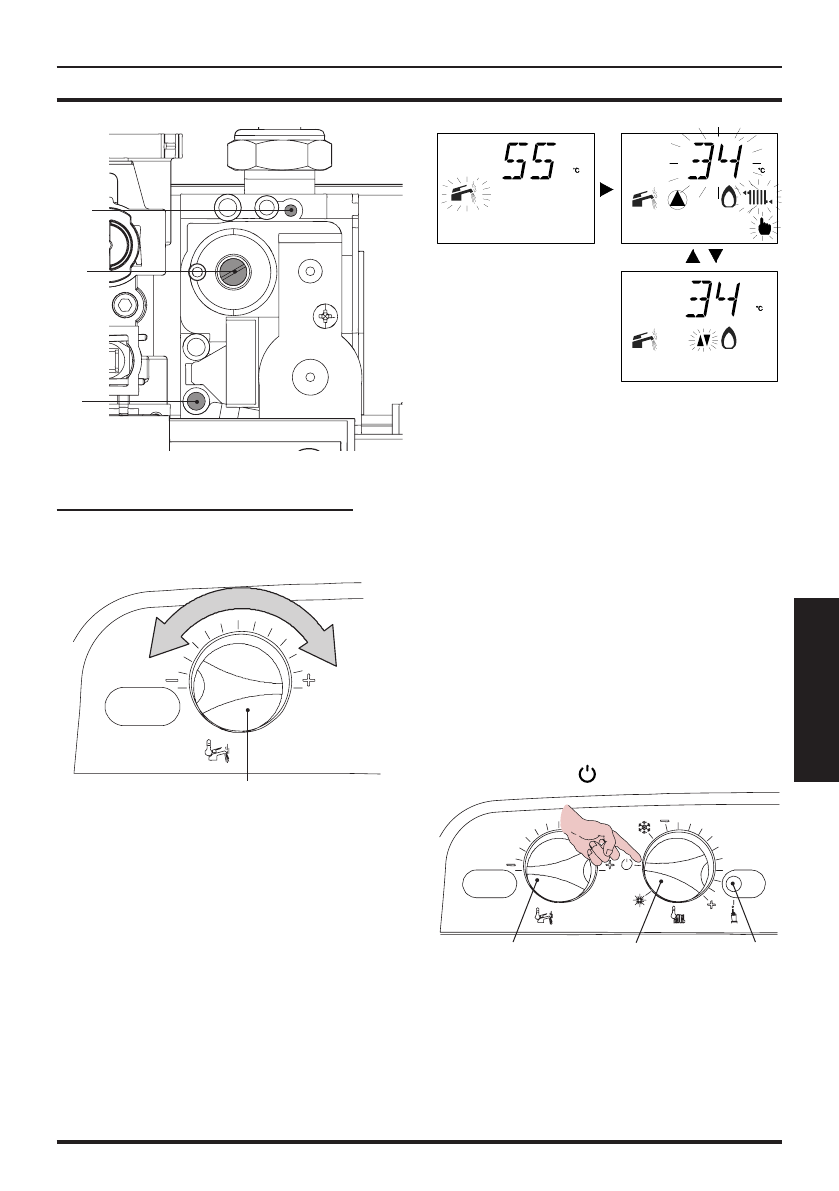

ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

Рисунок 7.9

A

B

30

Проверка макс. давления на горелке

•  Поверните  регулировочную  ручку  темпера-

туры  ГВС  10  на  максимум  Рисунок  7.10  и

проверьте значение

CO

2

.

Рисунок 7.10

МИН.

MAКС.

10

•  Поочередное  отображение  на  ЖК-дисплее

символов,  изображенных  на  рисунке  Ри-

сунок  7.11,  будет  означать  изменение  на-

стройки.

  (Пример:  тепловая  мощность  системы  ото-

пления на максимуме).

Рисунок 7.11

•  Сравните значение

CO

2

, считанное на ана-

лизаторе дыма, со значением таблиц разде-

ла  "Технические  данные"  стр.  24

CO

2

  при

Q.ном

.

•  Если  два  параметра  не  совпадают,  следу-

ет  воздействовать  на  винт  максимальной

регулировки RQ (A см.Рисунок 7.9) газового

клапана и настроить

CO

2

 на то же значение,

приведенное в таблицах раздела "Техниче-

ские  данные"  стр.  24.  Поворачивая  по  ча-

совой стрелке,

CO

2

 уменьшается.

•  Проверьте, что значение

CO

2

 на Q мин.

 не

находится  за  пределами  диапазона  зна-

чений  таблицы

CO

2

  при  Q  мин.

  в  разделе

"Технические данные" стр. 24.

•  Закройте краны горячей воды.

•  Выключите  котел,  установив  выключатель

11 в положение “ “ Рисунок 7.12.

Рисунок 7.12

10

11

12

В ходе проверки максимального и минималь-

ного  давления  в  горелке  проверьте  расход

газа  по  счетчику  и  сравните  его  значение  с

данными  расхода  газа  в  разделе  «Техниче-

ские характеристики» на стр. 24.

Закройте отверстия забора дыма.
