- 36 -

МОНТ

АЖ

МОНТАЖ

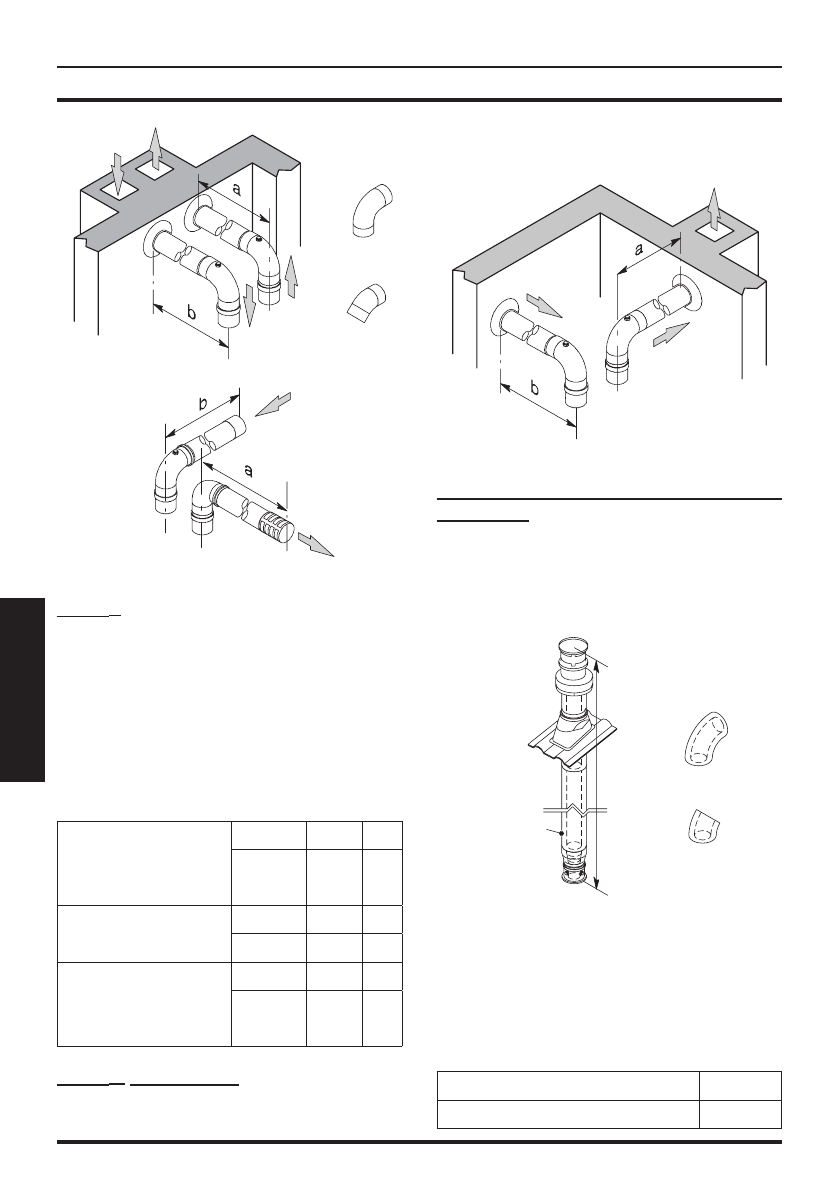

Рисунок 5.11

90°

45°

C43

C53

ТИП C

63

При  использовании  трубопроводов  и  отво-

дящих  патрубков  другого  производителя

(типа  C

63

)  необходимо,  чтобы  они  были

совместимыми с данной системой, а дымо-

вой  трубопровод  был  сделан  из  материа-

лов, стойких к продуктам конденсации.

При  определении  параметров  труб  необ-

ходимо учитывать их остаточный напор на

вентиляторе (см.следующую таблицу).

Полезное  статиче-

ское  давление  при

номинальной тепло-

вой мощности

25 кВт

90

Па

35 кВт

90

Па

Чрезмерно  высокая

температура дыма

25 кВт

93

°C

35 кВт

98

°C

Максимальная  ре-

циркуляция  CO

2

  во

всасывающем  тру-

бопроводе

25 кВт

0,95 %

35 кВт

0,95 %

ТИП C

83

(Рисунок 5.12)

Котел,  на  котором  установлен  данный  тип

отвода,  должен  забирать  воздух  горения

снаружи  и  выводить  дым  в  отдельный  или

общий  дымоотвод,  спроектированный  для

таких целей.

Рисунок 5.12

C83

Комплект дымоотвода через крышу (Ри-

сунок 5.13)

Коаксиальная  труба  Ø  80/125  мм  номи-

нальной высоты 0,96 м.

Этот комплект позволяет выводить дым не-

посредственно через крышу.

Рисунок 5.13

45°

90°

Ø 125

C33

Для  достижения  максимальной  высоты  в

наличии имеются удлинители.

Его  максимальная  высота  с  удлинителями

составляет  10  м.  Предусмотрены  также

коаксиальные  колена  Ø  80/125  мм  90°  и

45° для уменьшения общей максимальной

длины труб:

Для колена 45 ° уменьшение

0,5 м

Для колена 90° уменьшение

1 м
